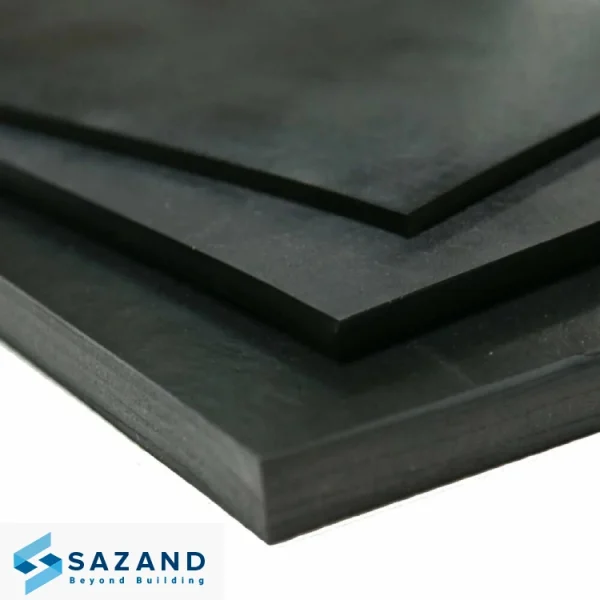

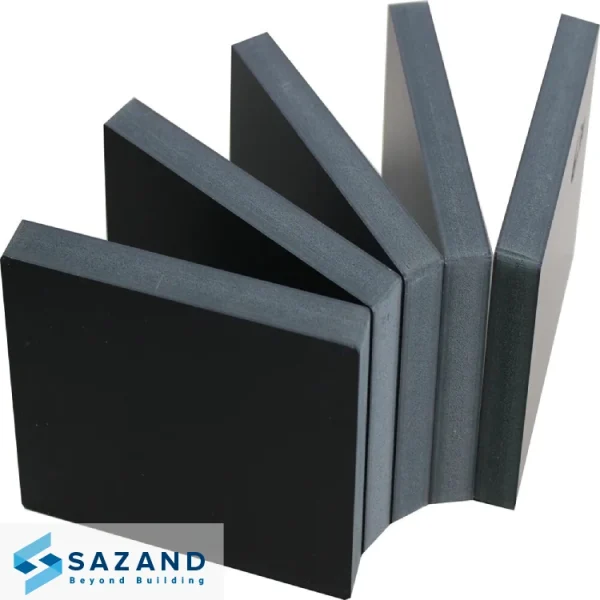

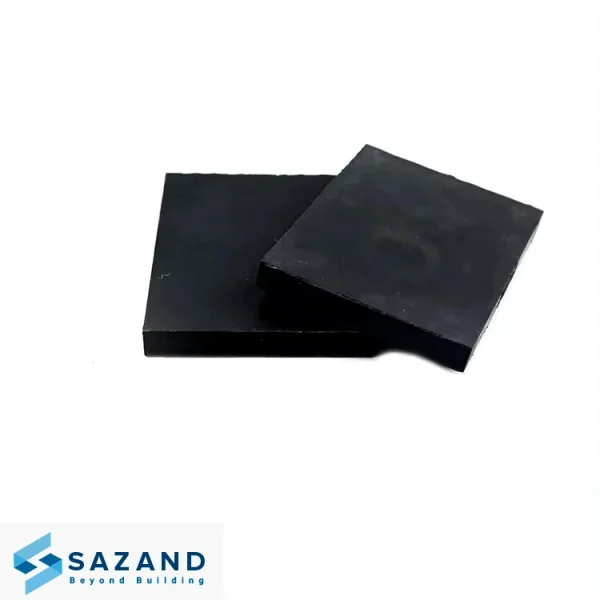

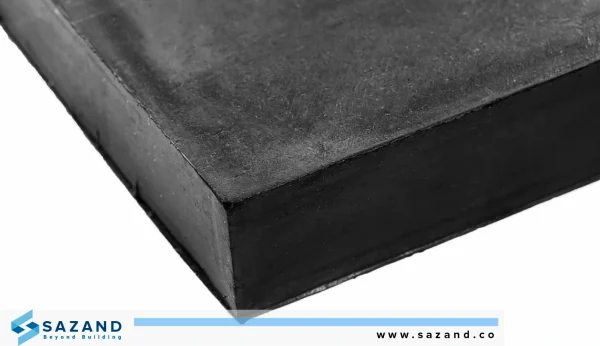

نئوپرن (بالشتک الاستومری)

در بسیاری از سازه‌های پل، راه آهن و ساختمانی، نیاز به استفاده از ضربه گیرهایی که بتوانند بار روی سازه را به زیر سازه منتقل کنند، افزایش پیدا کرده است. نئوپرن Sazand NBD ، محصولی است که با نام بالشتک الاستومری در بازار ایران نیز شناخته می‌شود و با استحکام بسیار بالا و عملکرد مناسب خود، می‌تواند برای بسیاری از سازه‌ها از جمله پل‌ها استفاده شود. با کمک ضربه گیر نئوپرن، تحمل فشار توسط پل‌ها به دلیل تردد وسایل نقلیه بسیار افزایش پیدا می‌کند. نئوپرن‌ها، تحمل بالایی در برابر شرایط آب و هوایی، رطوبت و خوردگی دارند و همین موضوع اجرای آن‌ها را در هر محیطی امکان پذیر کرده است.

مزایای نئوپرن چیست؟

نئوپرن، مقاومت بالایی در برابر ارتعاشات، لرزش و نیروهای مکانیکی دارد. استفاده از آن برای ساخت انواع سازه باعث می‌شود تا مقاومت سازه نیز در برابر ارتعاشات و ضربات ناشی از فشارهای وارده، افزایش پیدا کند. انعطاف پذیری و تنوع بالای آن به صورت مسلح و غیر مسلح نیز باعث شده تا بتوان در هر پروژه‌ای از آن استفاده کرد. از جمله مهم‌ترین مزایای آن برای استفاده در سازه‌های مختلف به ویژه پل‌ها عبارتند از:

نصب بسیار آسان با طول عمر بالا

نئوپرن Sazand NBD به راحتی و بدون نیاز به تجربه و تخصص در هر پروژه‌ای نصب می‌شود. مقاومت بالای این محصول در برابر فرسایش، مواد شیمیایی و شرایط محیطی بسیار بالاست. بنابراین، ده‌ها سال بدون نیاز به هیچ گونه تعویضی کار می‌کند.

تحمل بار عمودی (بالشتک الاستومری)

سختی نئوپرن برای بارهای عمودی بسیار بالاست و می‌توان آن را زیر بارهای سنگین سازه‌ای همچون ستون‌ها، تیرهای پل و سایر سازه‌های ترافیکی استفاده کرد. با وجود این بالشتک‌های الاستومری، وزن سازه به صورت یکنواخت به زیر سازه منتقل شده و از تمرکز تنش جلوگیری می‌کند.

خاصیت ارتجاعی بالا و انعطاف پذیری

یکی دیگر از ویژگی های نئوپرن، خاصیت ارتجاعی بالا و انعطاف پذیری عالی آن است. این موضوع هم نصب و اجرای آن را ساده می‌کند، هم باعث افزایش مقاومت پس از اجرا می‌شود تا در برابر تغییر شکل‌های مکرر مقاومت خوبی داشته باشد. خاصیت ارتجاعی نیز باعث بهینه شدن رفتار ضربه گیر شده و از آسیب دیدن آن جلوگیری می‌کند.

تحمل انبساط و انقباض سازه

حرکات سازه‌ای، تغییر شکل افقی ناشی از انبساط و انقباض و سایر مشکلات، می‌توانند از حرکت افقی ناشی از بارگذاری جانبی و تغییرات دمایی جلوگیری کنند.این محصول باعث کنترل حرکات بدون ایجاد تنش اضافه شده و همین موضوع باعث عملکرد نرم سازه‌ها و کاهش آسیب‌های احتمالی می‌شود.

تحمل و کنترل چرخش ناشی از گشتاور

نیروهای وارد شده به سازه‌ها تنوع بالایی دارند که یکی از آن‌ها گشتاور است. نئوپرن، توانایی تحمل و کنترل چرخش جزئی سازه همچون تیر و ستون را دارد و آسیب نمی‌بیند. به علاوه، با کنترل این چرخش‌ها از آسیب به کل سازه جلوگیری خواهد کرد.

تحمل ارتعاشات و لرزش در سازه ها

ضربه گیر نئوپرن، مانند یک فیلتر ارتعاشی است که قادر به تحمل انرژی ناشی از زلزله، باد، عبور وسایل نقلیه سنگین و سایر بارهای دینامیکی است. دمپینگ بودن این محصول، تنش‌های وارده به سازه را افزایش می‌دهد و باعث افزایش طول عمر قطعات فلزی و بتنی خواهد شد.

سازگاری عالی با شرایط آب و هوایی مختلف

مقاومت نئوپرن در برابر باران، برف، یخ زدگی و تابش نور مستقیم خورشید بسیار بالاست و حتی می‌تواند رطوبت محیط را تحمل کند. این ویژگی، ضربه گیر نئوپرن را برای مناطق سردسیر و گرمسیر و ساحلی و صنعتی ایده آل می‌کند.

تنوع استفاده در سازه قدیمی و جدید

نئوپرن نه تنها برای ساخت سازه‌های جدید مناسب است، بلکه می‌تواند در پروژه‌های بازسازی پل‌ها و تقویت سازه‌های قدیمی نیز به کار رود. نصب آسان و بدون نیاز به تغییرات اساسی، ویژگی‌های آن را چندین برابر بهبود می‌بخشد و مانع از خرابی آن خواهد شد.

جذب تغییر شکل و تنش‌های ناخواسته

تغییر شکل و تنش‌های ناخواسته ناشی از تغییرات دمایی و خزش، هیچ آسیبی به ضربه گیر نئوپرن وارد نمی‌کنند. این محصولات، این تغییر شکل‌ها را جذب کرده و از انتقال دادن آن‌ها به اجزای اصلی سازه جلوگیری خواهند کرد.

موارد مصرف و کاربرد نئوپرن

نیروهای مکانیکی شامل نیروهای فشاری، افقی و گشتاورهای وارده می‌توانند به بعضی از سازه‌ها به ویژه پل‌ها آسیب جدی وارد کنند. این در حالی است که تنها با کمک آن، از تغییر شکل‌های ناخواسته در این سازه‌ها جلوگیری شده و می‌توان عملکرد آن‌ها را در برابر شدیدترین بارها بهبود بخشید. به علاوه، ضربه گیرهای نئوپرن قادر به تحمل شرایط آب و هوایی مختلف هستند و همین موضوع به کارگیری و نصب آن‌ها را در هر شرایط اقلیمی امکان پذیر می‌کند. از جمله مهم‌ترین کاربردهای ضربه گیرهای الاستومری عبارتند از:

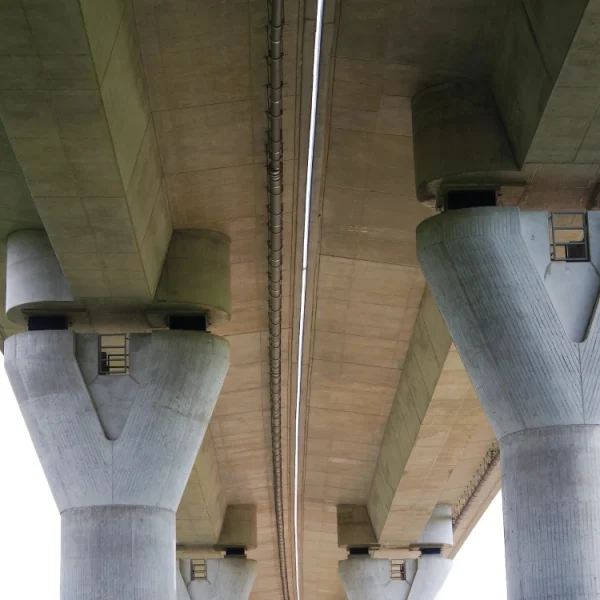

• عرشه پل‌ها: نئوپرن پل، مهم‌ترین کاربرد را به عنوان تکیه گاه دارد و می‌تواند کلیه بارهای مرده تا بارهای زنده ناشی از عبور خودروهای سنگین و سواری روی پل‌ها را تحمل کند و از وارد شدن تنش‌های مخرب به سازه جلوگیری نماید.
• ماشین آلات فوق سنگین: از ضربه گیر نئوپرن می‌توان به عنوان زیر پایه برای ماشین آلات فوق سنگین همچون دستگاه‌های پرس در صنایع، توربین‌ها و موتورهای بزرگ استفاده کرد تا ارتعاشات و ضربه‌های وارده از آن‌ها به خوبی تحمل شوند.
• ساختمان‌های بتنی و فولادی: یک جداساز ارتعاش در ساختمان‌های بتنی و فولادی است. مانند یک لایه الاستیک میان ستون‌ها، تیرها و اجزای سازه‌ای و غیر سازه‌ای قرار می‌گیرد و از حرکات جانبی و لرزش ناشی از باد و زلزله جلوگیری خواهد کرد.
• سالن‌های بزرگ ورزشی: ورزشگاه‌ها و سالن‌های بزرگ ورزشی، به دلیل تجمع جمعیت نیاز به تحمل بارهای دینامیکی زیادی دارند. این محصول با کنترل ارتعاش، لرزش‌های پیوسته را کنترل کرده و از انتقال آن‌ها به سازه اصلی جلوگیری می‌کند.
• موزه، سالن نمایش و کتابخانه: در مناطقی حساس همچون موزه، کوچک‌ترین ارتعاش باعث آسیب به آثار ارزشمند می‌شودهمچنین با تحمل بارهای وارده و ارتعاشات، از حرکات ناخواسته ناشی از ترافیک شهری جلوگیری می‌کند و ایمنی موزه‌ها، سالن نمابش و کتابخانه را افزایش می‌دهد.

انواع ضربه گیر نئوپرن کدامند؟

ضربه گیر نئوپرن پل Sazand NBD ، با هدف کنترل و خنثی کردن کلیه حرکات و نوسانات افقی، عمودی و چرخشی استفاده می‌شود. از نظر ساختار و ترکیبات تشکیل دهنده، می‌توان این ضربه گیرها را به دو گروه نئوپرن طبیعی و نئوپرن مصنوعی (کلروپرن) تقسیم بندی کرد.

اگرچه قیمت نئوپرن طبیعی در مقایسه با نوع مصنوعی پایین‌تر است، اما نئوپرن‌های مصنوعی به دلیل اینکه در ترکیبات خود کائوچو مصنوعی دارند، مقاومت بیشتری نسبت به نئوپرن‌های طبیعی خواهند داشت. از همین جهت توصیه کارشناسان به استفاده از نئوپرن مصنوعی برای سازه هاست. ضمن اینکه می‌توان با انتخاب هر یک از محصولات زیر به عنوان بالشتک الاستومری، نیاز پروژه‌های صنعتی به ویژه پل‌ها را به یک ضربه گیر الاستیکی برطرف کرد.

نئوپرن غیر مسلح

نئوپرن غیر مسلح، یکی از پرفروش‌ترین و ارزان‌ترین انواع نئوپرن‌های موجود در بازار است که در آن هیچ گونه صفحه تقویت کننده فولادی و فلز به کار نمی‌رود. به توصیه کارشناسان، بهتر است که این محصولات برای پروژه‌هایی که حساسیت مکانیکی بالایی وجود ندارد، استفاده شوند. ولی در شرایطی که تغییر شکل و میزان باربری بسیار بالاست، می‌توان با انتخاب نئوپرن‌های مسلح که شامل تقویت کننده‌های مکانیکی هستند دوام آن‌ها را بهبود بخشید.

نئوپرن مسلح

در بعضی از شرایط، استفاده از نئوپرن معمولی و بدون ترکیبات اضافه کافی نیست و حتما باید افزودنی‌هایی به عنوان تقویت کننده در آن‌ها به کار برود. یکی از مقاوم‌ترین نئوپرن‌ های موجود در بازار این محصول است که در برابر فشار مقاومت بسیار بالایی دارد، اما انعطاف‌پذیری آن بسیار پایین‌تر است. این محصول همراه با ورقه‌های فولادی موازی در ساختار خود تولید می‌شود تا مقاومت کششی در آن‌ها افزایش پیدا کند. این ساختار ضربه گیرها، باعث کنترل تغییر شکل و حرکات پیچشی شده ظرفیت باربری را نیز افزایش می‌دهد.

نئوپرن سربی

سرب یکی از مقاوم‌ترین فلزاتی است که می‌تواند برای بهبود خواص نئوپرن، در آن استفاده شود. در پروژه‌هایی که فشار و انتقال نیروی زیادی نیاز است، می‌توان از نئوپرن‌ های سربی استفاده کرد. ساختار این محصولا به شکلی است که در ساختار خود دارای یک یا چند هسته سربی هستند تا بتوانند در برابر انواع ارتعاشات و لرزش‌ها و فشارهای ناشی از تردد وسایل نقلیه، مقاومت بسیار خوبی داشته باشند. تحمل فشار و ارتعاش توسط نئوپرن‌ های سربی بسیار بالاست و اجازه وارد آمدن فشار زیاد به سازه‌ها را نمی‌دهد.

نئوپرن تفلون

در صورتی که نیاز به مقاوم سازی بیشتر نئوپرن پل باشد، به آن فلزی به نام تلفون اضافه می‌کنند. با اضافه کردن این فلز به نئوپرن، خاصیت ضربه گیری آن چندین برابر شده و اجازه می‌دهد تا سازه در برابر تهدیدات باد نیز عملکرد بسیار خوبی از خود نشان دهد. نئوپرن‌ های تفلونی به دلیل مقاومت بالا، بیشتر به عنوان ضربه گیر پل‌های پرتردد و سنگین استفاده می‌شوند. دوام بالا، مشخصات فنی و مکانیکی عالی و کیفیت بسیار خوب این محصول باعث شده تا حتی قیمت بالای آن نیز از چندین جهت مقرون به صرفه باشد.

نئوپرن فنری

نئوپرن‌های فنری، جزو بهترین ضربه گیرهای الاستومری هستند که می‌توان از آن‌ها را برای راه آهن استفاده کرد. برای ساخت این محصولات از فلز استفاده می‌شود، اما تکنولوژی به کار رفته در آن‌ها باعث ایجاد خاصیت ارتجاعی و کشسانی بیشتر شده و می‌تواند پس از جذب انرژی، مجددا به حالت اولیه بازگردد. ساختار فنری این محصول، انعطاف پذیری برای اجرای آن را در پروژه‌های خاص همچون راه آهن و یا پل‌ها فراهم می‌کند.

نئوپرن لغزنده

یکی دیگر از انواع این محصول موجود در بازار، نئوپرن لغزنده است که با کمک موادی به نام MSM و با ترکیب فولاد ضد زنگ ساخته می‌شود. مقاومت این محصول در مقایسه با نئوپرن تفلونی بالاتر است و به دلیل داشتن حالت لغزندگی مناسب، می‌تواند کلیه حرکات لغزشی و دورانی وارد شده به سازه‌ها را جذب و کنترل کند. بنابراین، به توصیه کارشناسان استفاده از این ضربه گیر برای پروژه‌هایی که حرکات لغزشی و دورانی زیادی دارند، توصیه می‌شود.

تیپ بندی انواع بالشتک الاستومری نئوپرن

یکی از نکاتی که خریداران باید هنگام خرید نئوپرن به آن دقت کنند، تیپ بندی انواع بالشتک‌های الاستومری است که خواص و ویژگی‌های کلی آن‌ها را تعیین می‌کند. در مجموع 7 نوع تیپ بندی برای نئوپرن‌ها وجود دارند که ویژگی‌های هر کدام را در ادامه توضیح می‌دهیم.

1.بالشتک الاستومری نئوپرن (Type B (1))

بالشتک الاستومری Type B (1)، به عنوان یک تکیه گاه لاستیکی مسلح شده با ورقه‌های فولادی شناخته می‌شود. ساختار آن از یک ورقه فولادی که با کمک جداگرهای پلاستیکی از نئوپرن جدا شده‌اند. این محصول قادر به تحمل حداقل نیرو و فشار عمودی بر تکیه گاه‌ها و لغزش‌های افقی است.

2.بالشتک الاستومری نئوپرن (Type C (2))

نئوپرن Type C (2)، دارای دو صفحه فولادی در سطح تحتانی و فوقانی است. نصب این نوع محصول با کمک پیچ و یا dowel انجام می‌شود که باید آن را به دو طرف سازه متصل کرد و در زمان نیاز به تعویض، فرآیند نسبتاً دشوارتر می‌باشد. این نوع ضربه گیر، قادر به تحمل نیروهای ناشی از تمرکز وسایل نقلیه و نیروهای جانبی نیز هست.

3.بالشتک الاستومری نئوپرن (Type B/C (1/2))

نئوپرن (Type B/C (1/2) دارای یک ورق فولادی خارجی است که بر روی یکی از سطوح نئوپرن قرار می‌گیرد. با کمک این ورق، نصب و تعویض بالشتک ساده‌تر می‌شود و می‌توان با کمک پیچ و وسایل مهار کننده مختلف، آن را روی سطح مهار نمود.

4.بالشتک الاستومری نئوپرن (Type C (5))

نئوپرن Type C (5) دارای دو صفحه فولادی آجدار و ضد لغزش است که از عملکرد ضد لغزش این محصول جلوگیری می‌کنند. این نوع بالشتک برای سازه‌هایی تحت بارهای جزئی به کار برده می‌شوند. زیرا در این نوع ضربه گیر، امکان محاسبه و اندازه گیری بار دقیق اعمالی وجود ندارد.

5.بالشتک الاستومری نئوپرن (Type D)

نئوپرن (Type D) دارای ساختار مشابه با تایپ B است و با ورقه‌های تقویت کننده‌های فولادی، مسلح می‌شود. تنها روی سطح بالایی آن‌ها یک ورق PTFE ولکانیزه شده است. از این محصول برای تحمل حرکات موقت لغزشی استفاده می‌شود.

6.بالشتک الاستومری نئوپرن (Type E)

این نوع بالشتک‌های الاستومری، دارای سطح پوشیده شده با الاستومر هستند و دو ورقه تقویت کننده فولادی نیز دارند (مشابه با تایپ B). تنها تفاوتی که وجود دارد، صفحات اضافی فولادی ولکانیزه هستند که روی سطح بالایی آن‌ها با یک ورق PTFE پوشیده می‌شود.

7.بالشتک الاستومری نئوپرن (Type F)

ساده‌ترین نوع بالشتک الاستومری موجود در بازار، نئوپرن (Type F) است که به صورت غیر مسلح بوده و بدون داشتن هیچ گونه صفحه فولادی داخلی، در پروژه‌های مختلف استفاده می‌شود. این نوع محصول، تحمل بار کمتری در مقایسه با سایر محصولات دارد.

آیین نامه‌ها و استاندارد‌های طراحی و تولید نئوپرن

ضربه گیر نئوپرن بر اساس چندین آیین نامه بین المللی و خارجی در کشور ایران تولید می‌شود تا بتواند نیاز پروژه‌های مختلف را به یک ضربه گیر باکیفیت و با دوام برطرف کند. اولویت شرکت مقاوم سازی سازند، عرضه بالشتک‌های الاستومری است که مطابق با آیین نامه‌های زیر تولید و به مشتریان عزیز عرضه می‌شوند.

مراحل تولید ضربه گیر نئوپرن از صفر تا صد

تنها کیفیت مواد اولیه نیستند که امکانات و ویژگی‌های آن را تعیین می‌کنند، بلکه مراحل تولید ضربه گیر نئوپرن نیز می‌تواند روی کیفیت نهایی تاثیرگذار باشد. انتخاب مواد اولیه، تولید و قالب گیری و انجام تست‌های نهایی، مراحل تولید نئوپرن پل و ساختمان هستند.

• آماده سازی مواد اولیه: اولین قدم برای تولید نئوپرن، آماده سازی مواد اولیه است. پلیمر کلروپرن پایه، عوامل پخت، پر کننده‌های تقویت کننده، افزودنی‌های ویژه و نرم کننده‌ها، همگی می‌توانند برای ساخت نئوپرن الزامی باشند.
• تعیین سختی نئوپرن: Shore A که در برگه مشخصات فنی به کار رفته است، سختی نئوپرن یا مقاومت آن در برابر فرورفتگی است. به دلیل اینکه این محصولات برای ضربه استفاده می‌شوند، باید سختی آن‌ها بین 50 تا 70 و برای شرایط سخت‌تر بین 70 تا 90 (پشتیبانی سازه‌ای یا فاصله دهنده با دوام) در نظر گرفته می‌شود.
• تعیین ضخامت و تلرانس: ورق‌ها و رول‌های تئوپرن از ضخامت کاغذ در حدود 0.5 میلی متر تا ضخامت بالا یعنی 50 میلی متر و بیشتر موجودند. قطعات قالب گیری شده نیز بر اساس نیاز مشتری می‌توانند با ضخامت متفاوت ارائه گردند.
• انتخاب پرداخت سطح مناسب: برای تولید صحیح نئوپرن پل و ضربه گیرها باید حتما سطح نهایی به درستی پرداخت شود. پرداخت این وسیله می‌تواند به صورت صاف، به شکل پارچه و یا سلولی و اسفنجی باشد. در مدل‌های اسفنجی تراکم پذیری و ضربه گیری بسیار عالی است.
• قالب گیری: پس از تعیین ویژگی‌های ضربه گیر نئوپرن، نوبت به تولید آن با قالب گیری می‌رسد. ماده انتخاب شده با کلیه مواد افزودنی مخلوط شده و در نهایت در قالب ریخته می‌شود. قالب گیری می‌تواند به صورت فشاری، تزریقی و اکستروژن باشد.
• پخت نهایی: کنترل دقیق دما، فشار و زمان پخت باعث ایجاد ساختار مناسب نئوپرن می‌شود. پس از قالب گیری، نئوپرن‌ها را در دمای مناسب پخته می‌شوند تا ساختار خود را حفظ کنند.
• تست‌های نهایی: برای تضمین عملکرد ضربه گیر نئوپرن، یک سری تست‌های دینامیکی تخصصی روی قطعات نئوپرن از قبیل تست فشاری (Compression Stiffness)، تست مدول برشی (Shear Modulus)، تست استحکام برشی چسبندگی تا مرز گسیختگی تا دو برابر ضخامت موثر بالشتک (Shear Bond Strength) Tq انجام می‌شوند.

قیمت نئوپرن چقدر است؟

قیمت نئوپرن، بسته به نوع محصول، ساختار تقویت شده یا نشده، تعداد لایه‌ها، تطبیق پذیری با انواع آیین نامه‌های بین المللی تعیین می‌شود. ضمن اینکه بسیاری از مواد اولیه این محصول، وارداتی هستند و قیمت روز ارز نیز روی قیمت تولید و فروش آن‌ها تاثیرگذار است. با بررسی جدول زیر، عوامل تاثیرگذار روی قیمت نئوپرن پل و ضربه گیرهای آن را درک می‌کنید.

قیمت روز نئوپرن، با سازند در تماس باشید

قیمت روز نئوپرن بر اساس قیمت ارز و دلار تعیین می‌شود و فاکتورهایی همچون تغییرات عرضه و تقاضا، وضعیت فروش هر یک از برندها و موجودی انبارها، روی قیمت تاثیرگذار هستند. برای استعلام قیمت روز، می‌توانید با کارشناسان واحد فروش ما تماس بگیرید تا لیست قیمت ضربه گیر نئوپرن بر اساس تایپ و نوع آن برای شما ارسال شود. پس از دریافت قیمت روز، می‌توانید پیش فاکتور خود را بر همان اساس دریافت کرده و خرید خودتان را نهایی کنید.

خرید نئوپرن پل و بالشتک الاستومری

نئوپرن پل و بالشتک‌های الاستومری از اجزای کلیدی سیستم تکیه گاهی سازه‌ها هستند و باید متناسب با نوع سازه، میزان بارگذاری و شرایط محیطی انتخاب شوند. این قطعات باید انعطاف کافی برای تحمل جابجایی‌های افقی و انتقال کنترل شده نیروها به پایه‌های پل داشته باشند. رفتار برشی مناسب نئوپرن باعث می‌شود حرکات ناشی از انبساط، انقباض و بارهای جانبی بدون ایجاد تنش اضافی جذب شود. در کنار این انعطاف، سختی عمودی بالشتک‌ها نیز نقش تعیین کننده‌ای در پایداری سازه دارد.

بالشتک باید توان تحمل بارهای سنگین وارده از عرشه و ترافیک را داشته باشد و در برابر فشارهای دینامیکی دفرمه نشود. ترکیب ویژگی‌های برشی و سختی عمودی، عملکرد آن را در جذب ارتعاش و کنترل چرخش سازه‌ای بهینه می‌کند و مانع انتقال تنش‌های مضر به تیرها و پایه‌ها می‌شود. به همین دلیل، هنگام خرید نئوپرن پل لازم است مشخصات فنی آن شامل نوع لایه بندی، کیفیت مواد اولیه، سختی، ظرفیت باربری و میزان جابجایی مجاز با دقت بررسی شود. انتخاب درست، علاوه بر افزایش ایمنی و دوام سازه، هزینه‌های تعمیرات آینده را به حداقل می‌رساند.

تهیه نئوپرن از سازند، پیشنهاد کارشناسان ما به شما

شرکت ما، بهترین مرکز فروش نئوپرن در کشور ایران بوده که محصولات خود را با گارانتی و ضمانت کیفیت عرضه می‌کند. در صورت نیاز به خرید بالشتک الاستومری نئوپرن پل و ضربه گیر اختصاصی آن، می‌توانید با کارشناسان فنی و فروش این مجموعه تماس بگیرید. مشاوره رایگان و ارسال سریع این محصولات، عملکرد آن‌ها را تضمین می‌کند.
