سقف تیرچه بلوک به دلیل سهولت اجرا و صرفه اقتصادی، در بخش قابل توجهی از پروژههای مسکونی و اداری مورد استفاده قرار گرفته است؛ با این حال، بررسیهای فنی و ارزیابیهای انجام شده روی ساختمانهای موجود نشان میدهد که در بسیاری از موارد، این سقفها از نظر مقاومت خمشی، برشی یا سختی دیافراگمی با الزامات آیین نامهای روز همخوانی ندارند. از همین رو، مقاوم سازی سقف تیرچه بلوک بهعنوان یکی از مهمترین اقدامات در فرآیند بهسازی سازهای مطرح میشود.
ضعفهای رایج در این سیستم سقفی ناشی از عوامل متعددی مانند طراحی اولیه بر اساس ضوابط قدیمی، اجرای نادرست تیرچه یا بتن رویه، تغییر کاربری ساختمان، افزایش بارهای ثقلی و یا الزامات جدید لرزهای هستند. در چنین شرایطی، صرف ترمیمهای موضعی و غیرمهندسی نهتنها پاسخگوی نیاز سازه نخواهد بود، بلکه در برخی موارد میتواند منجر به تشدید آسیبپذیری شود. به همین دلیل، ترمیم سقف تیرچه بلوک باید بر پایه تحلیل رفتار سازهای و استفاده از راهکارهای فنی مستند انجام گیرد.
در ادامه مجموعهای از روشهای مقاوم سازی و ترمیم سقف تیرچه بلوک را آوردهایم که ریشه در راهکارهای ارائهشده برای بهسازی و مقاوم سازی دال بتنی و تیرهای بتنی دارد. مبنای فنی این راهکارها، مفاهیم مطرح شده در نشریه ۵۲۴ است که در آن، روشهای بهسازی اعضای خمشی و دالهای بتنی با رویکرد عملکردی تشریح شدهاند. با توجه به اینکه سقف تیرچه بلوک از ترکیب رفتار تیرچههای بتنی (بهعنوان اعضای خطی خمشی) و دال بتن رویه (بهعنوان عضو صفحهای) تشکیل شده است، تطبیق این راهکارها با این سیستم سقفی امکانپذیر و کاملا منطقی است. در اینجا تلاش شده تا هر روش، با در نظر گرفتن ویژگیهای اجرایی و رفتاری سقف تیرچه بلوک، تحلیل و تشریح شود بهگونهای که مخاطب بتواند دید روشنی نسبت به انتخاب روش مناسب اجرای مقاوم سازی سقف تیرچه بلوک یا ترمیم تیرچه بتنی در پروژههای واقعی به دست آورد. این رویکرد، علاوه بر افزایش دقت فنی تصمیمگیری، میتواند نقش موثری در ارتقای ایمنی سازه و بهینهسازی هزینههای بهسازی ایفا کند.

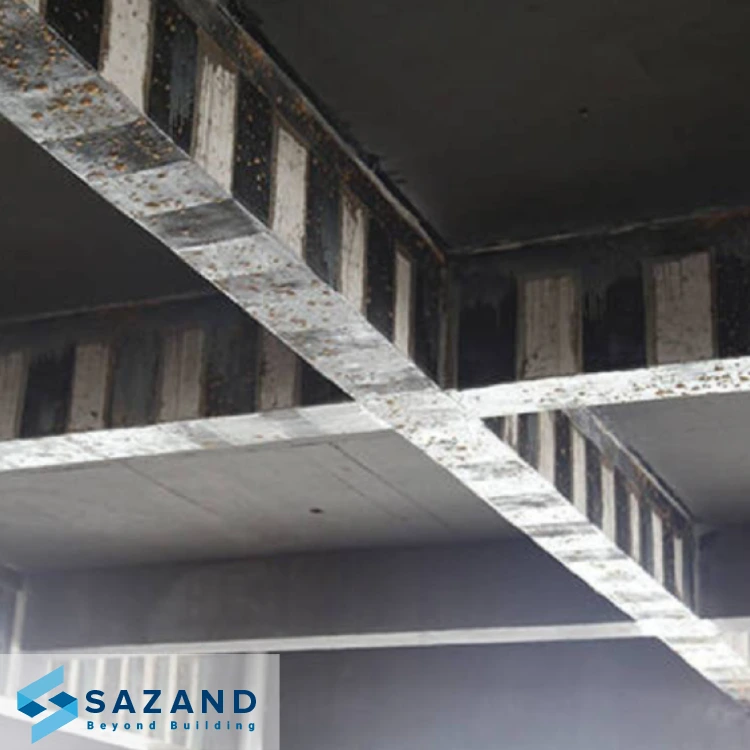

چرا باید سقف تیرچه بلوک را مقاوم سازی کنیم؟ ۴ دلیل مهم
سقف تیرچه بلوک به دلیل گستردگی کاربرد در ساختمانهای بتن آرمه، سهم قابلتوجهی در ایمنی و عملکرد سازهای دارد. با این حال، بررسی فنی بسیاری از ساختمانهای موجود نشان میدهد که این سیستم سقفی، در شرایط مختلف، ممکن است با کاهش ظرفیت باربری، افت سختی یا آسیب پذیری لرزهای مواجه شود. در چنین شرایطی، مقاوم سازی سقف تیرچه بلوک نه یک انتخاب، بلکه یک ضرورت مهندسی محسوب میشود.
دلایل نیاز به ترمیم سقف تیرچه بلوک را میتوان در چهار گروه اصلی طبقهبندی کرد که هر یک بهتنهایی یا در ترکیب با یکدیگر، ایمنی سقف و در نهایت کل سازه را تحت تاثیر قرار میدهند. شناخت دقیق این دلایل، پایه تصمیمگیری صحیح برای انتخاب روش مناسب ترمیم تیرچه بتنی و بهسازی دال بتن رویه است:
خطا در محاسبات و طراحی تیرچه بتنی
یکی از اساسیترین عوامل ضعف عملکردی سقف تیرچه بلوک، وجود خطا در فرآیند محاسبات و طراحی تیرچههای بتنی است. این خطاها معمولا در مرحله طراحی رخ میدهند اما آثار آنها در طول بهرهبرداری آشکار میشود. از آنجا که تیرچه بتنی عضو اصلی باربر در این سیستم سقفی است، هرگونه اشتباه در طراحی آن، مستقیما منجر به کاهش ایمنی سقف میشود.
خطا در بارگذاری تیرچه بتنی از رایجترین موارد است. در برخی پروژهها، بارهای واقعی شامل بار مرده نهایی، بار زنده بهرهبرداری، بار تیغهها یا تاسیسات بهدرستی لحاظ نمیشود. این موضوع باعث شده تیرچه با ظرفیتی کمتر از نیاز واقعی طراحی شده و در نتیجه، سقف در شرایط بهرهبرداری دچار خیز یا ترکخوردگی شود.
از سوی دیگر، اختیار کردن مفروضات ناصحیح در خصوص مشخصات مکانیکی مصالح مانند مقاومت فشاری بتن یا مشخصات فولاد مصرفی، منجر به برآورد غیرواقعی ظرفیت خمشی و برشی تیرچه بتنی میشود. این اختلاف میان فرضیات طراحی و شرایط واقعی اجرا، یکی از دلایل اصلی نیاز به ترمیم تیرچه بتنی در ساختمانهای موجود است.
خطا در تهیه نقشهها و مدارک اجرایی نیز نقش مهمی در بروز ضعفهای سازهای دارد. نبود جزئیات دقیق آرماتورگذاری، ابهام در نحوه تقویت نواحی بحرانی یا عدم تطابق نقشهها با شرایط واقعی اجرا، حتی در صورت صحت محاسبات، میتواند عملکرد سقف تیرچه بلوک را با مشکل مواجه کند. همچنین، خطا در محاسبات آرماتور فوقانی، کششی یا تقویتی تیرچه بتنی، عدم توجه به طراحی سقف تیرچه بلوک دارای بازشو و عدم پیشبینی تیرچه دوبل در دهانههای بلند، از جمله اشتباهاتی هستند که باعث تمرکز تنش، کاهش سختی و افزایش تغییرشکل سقف میشوند.
عدم رعایت ضوابط اجرایی و اصول فنی
حتی در صورتی که طراحی سقف تیرچه بلوک بهدرستی انجام شده باشد، اجرای غیراصولی آن میتواند تمام ظرفیت پیشبینیشده را بیاثر کند. عدم رعایت ضوابط اجرایی یکی از دلایل شایع نیاز به مقاوم سازی سقف تیرچه بلوک در ساختمانهای در حال بهرهبرداری است. عدم اجرای خیز منفی تیرچه، مقاومت فشاری ناکافی بتن پوششی در سن ۲۸ روز، یا برداشتن زودهنگام جکهای سقف، از جمله مواردی هستند که مستقیم بر رفتار خمشی سقف اثر میگذارند. این موارد معمولا باعث افزایش خیز بلند مدت و ترکهای گسترده در سقف میشوند. از دیگر مشکلات اجرایی میتوان به عدم اجرای کلاف میانی (عرضی)، رعایت نکردن فاصله محور به محور تیرچهها، عدم رعایت ضخامت بتن رویه و حداقل عرض تیرچه اشاره کرد. این موارد موجب کاهش یکپارچگی سقف و افت عملکرد دیافراگمی آن میشوند.
اشکالات اجرایی در آرماتورگذاری، عملآوری نامناسب بتن، بیتوجهی به ضوابط بتن ریزی در شرایط خاص آبوهوایی، عدم نصب پایه اطمینان در دهانهها و چشمههای بزرگ، و اجرای نادرست آرماتور حرارتی، همگی از عواملی هستند که کیفیت نهایی سقف تیرچه بلوک را بهشدت تحت تاثیر قرار داده و لزوم ترمیم سقف تیرچه بلوک را ایجاد میکنند.
تغییر بار وارده بر سقف تیرچه بلوک
یکی دیگر از دلایل مهم نیاز به مقاوم سازی سقف تیرچه بلوک، تغییر در شرایط بارگذاری نسبت به زمان طراحی اولیه است؛ تغییراتی که ناشی از عوامل مختلفی هستند که در بسیاری از ساختمانها بهمرور زمان اتفاق میافتند. تغییر کاربری ساختمان، افزایش بارهای بهرهبرداری، اصلاح آییننامههای بارگذاری یا حتی افزایش تعداد طبقات، میتواند باعث شود سقف تیرچه بلوک با بارهایی بیش از ظرفیت طراحی اولیه مواجه شود. علاوه بر این، ایجاد بازشو در سقف تیرچه بلوک بتنی بدون در نظر گرفتن تمهیدات تقویتی، مسیر انتقال بار را مختل کرده و تمرکز تنش ایجاد میکند. قرار دادن تاسیسات سنگین مانند مخازن آب یا تجهیزات مکانیکی روی سقف تیرچه بلوک نیز یکی از عوامل شایع افزایش بار موضعی است که در صورت عدم تقویت مناسب، میتواند عملکرد سقف را با خطر مواجه کند.
آسیبهای وارد بر سقف تیرچه بلوک
در بسیاری از ساختمانها، نشانههای ظاهری آسیب اولین هشدار برای نیاز به ترمیم سقف تیرچه بلوک هستند. ترک خوردگی سقف تیرچه بلوک، خیز و شکم دادگی بیش از حد، مشاهده میلگردهای دچار خوردگی و خردشدگی بتن، همگی بیانگر کاهش ظرفیت باربری و افت دوام سقف هستند. این آسیبها میتوانند ناشی از عوامل مختلفی مانند بارگذاری بیش از حد، اجرای نامناسب، شرایط محیطی نامطلوب یا خوردگی آرماتورها باشند. در چنین شرایطی، ترمیم تیرچه بتنی و بهسازی دال بتن رویه، نقش کلیدی در جلوگیری از گسترش آسیب و افزایش عمر مفید سازه دارد.
جدول دلایل اصلی مقاومسازی سقف تیرچه بلوک و نمونهها
| دلیل اصلی مقاوم سازی | نمونههای متداول |
| خطا در محاسبات و طراحی تیرچه بتنی | خطا در بارگذاری، فرضیات ناصحیح مصالح، ضعف آرماتورگذاری، عدم طراحی تیرچه دوبل |
| عدم رعایت ضوابط اجرایی | بتن ضعیف، برداشتن زودهنگام جک، اجرای نادرست آرماتور، عدم اجرای کلاف میانی |
| تغییر بار وارده بر سقف | تغییر کاربری، افزایش طبقات، ایجاد بازشو، نصب تاسیسات سنگین |
| آسیبهای وارد بر سقف | ترک خوردگی، خیز بیش از حد، خوردگی میلگرد، خردشدگی بتن |
انواع روشهای مقاوم سازی و ترمیم تیرچه بتنی
انتخاب روش مناسب برای مقاوم سازی سقف تیرچه بلوک و ترمیم تیرچه بتنی به عوامل متعددی مانند نوع آسیب، میزان کاهش ظرفیت باربری، محدودیتهای اجرایی، شرایط بهرهبرداری ساختمان و اهداف بهسازی بستگی دارد. در عمل، هیچ روش واحدی برای تمام پروژهها قابل توصیه نیست و هر راهکار باید بر اساس ارزیابی فنی سقف و تطبیق با رفتار دال بتن رویه و تیرچهها انتخاب شود. متداولترین روشهای ترمیم و مقاوم سازی سقف تیرچه بلوک که هر یک با هدف بهبود عملکرد خمشی، برشی یا دوام سازهای مورد استفاده قرار میگیرند عبارتند از:
- ترمیم بتن سقف تیرچه بلوک بهصورت موضعی با ملات ترمیم بتنی
- مقاوم سازی سقف تیرچه بلوک به روش FRP
- تقویت سقف تیرچه بلوک به روش افزایش ضخامت دال از بالا
- مقاوم سازی سقف تیرچه بلوک به روش اضافه نمودن نوارهای فولادی
- مقاوم سازی سقف تیرچه بلوک به روش FRCM
ترمیم بتن سقف تیرچه بلوک بهصورت موضعی با ملات ترمیم بتنی زمانی کاربرد دارد که آسیبها محدود به نواحی مشخصی از سقف باشند مانند خردشدگی موضعی بتن، جداشدگی پوشش بتن یا آسیبهای سطحی اطراف آرماتورها. در این حالت، با حذف بتن معیوب و استفاده از ملاتهای ترمیمی پایه سیمانی یا پلیمری، پیوستگی و دوام موضعی سقف بازیابی میشود. این روش بیشتر در قالب ترمیم سقف تیرچه بلوک مطرح است و بهتنهایی برای افزایش ظرفیت باربری کلی سقف کفایت نمیکند.
در روش مقاوم سازی سقف تیرچه بلوک به روش FRP، از الیاف پلیمری تقویت شده مانند CFRP یا GFRP برای افزایش ظرفیت خمشی یا برشی تیرچههای بتنی استفاده میشود. نوارها یا ورقهای FRP معمولا در ناحیه کششی تیرچهها یا زیر سقف نصب میشوند و بدون افزایش وزن مرده، ظرفیت باربری را افزایش میدهند. این روش برای پروژههایی که محدودیت وزن یا ارتفاع دارند، گزینهای کارآمد در مقاوم سازی سقف تیرچه بلوک محسوب میشود.
افزایش ضخامت بتن رویه سقف، یکی از روشهای مناسب برای بهبود عملکرد خمشی و افزایش سختی دیافراگم سقف است. در این روش، پس از آماد هسازی سطح بتن قدیمی، لایه جدید بتن همراه با آرماتور تقویتی اجرا میشود. این راهکار که ریشه در بهسازی دالها دارد، در سقف تیرچه بلوک با هدف افزایش ظرفیت باربری و کاهش خیز بلند مدت به کار میرود. استفاده از نوارها یا صفحات فولادی در ناحیه کششی تیرچهها، یکی از روشهای سنتی اما موثر برای ترمیم تیرچه بتنی است. این نوارها با اتصال مکانیکی یا چسبهای مخصوص به تیرچه متصل شده و باعث افزایش مقاومت خمشی میشوند. اگرچه این روش نسبت به سیستمهای کامپوزیتی وزن بیشتری اضافه میکند، اما در برخی پروژهها به دلیل دسترسی آسان به مصالح و سادگی اجرا، همچنان مورد استفاده قرار میگیرد. روش FRCM (Fabric-Reinforced Cementitious Matrix) ترکیبی از الیاف تقویتی و ملات پایه سیمانی است که بهعنوان جایگزینی برای FRP در برخی پروژهها مطرح میشود. در این سیستم، الیاف در یک ماتریس معدنی قرار میگیرند که سازگاری بیشتری با بتن دارد و از نظر دوام و رفتار در برابر حرارت مزایایی ارائه میدهد. هرچند این روش بهطور مستقیم در نشریه ۵۲۴ مطرح نشده است، اما بر اساس منابع فنی معتبر، قابلیت استفاده در مقاوم سازی سقف تیرچه بلوک و تقویت تیرچههای بتنی را دارد، بهویژه در پروژههایی که استفاده از رزینهای پلیمری با محدودیت مواجه است.

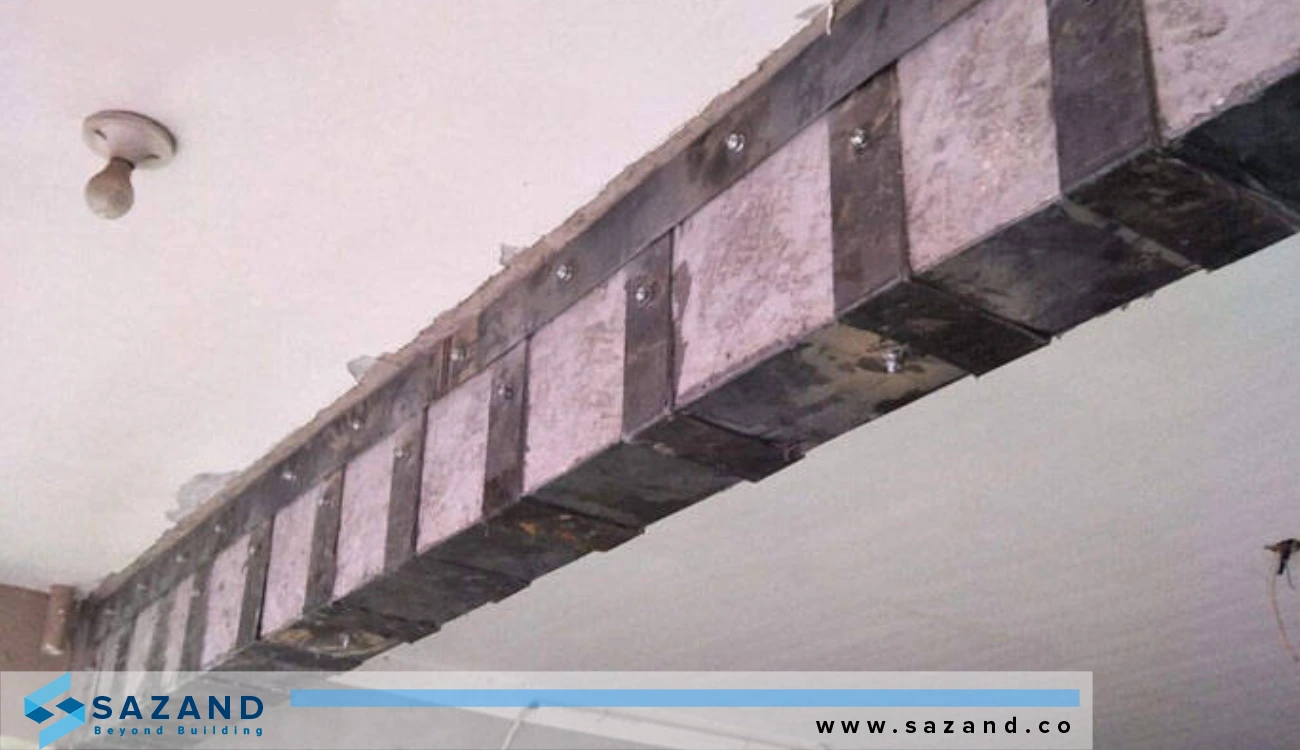

تعمیر بتن سقف تیرچه بلوک بهصورت موضعی با ملات ترمیم بتنی
آسیبهای ایجادشده در سقف تیرچه بلوک در بسیاری از ساختمانها، ماهیت موضعی دارند و به کل سیستم سازهای تعمیم پیدا نمیکنند. در چنین شرایطی، استفاده از روشهای سنگین مقاوم سازی سقف تیرچه بلوک نهتنها ضروری نیست، بلکه از نظر اقتصادی و اجرایی نیز توجیه ندارد. یکی از کارآمدترین راهکارها در این وضعیت، تعمیر بتن سقف تیرچه بلوک بهصورت موضعی با ملات ترمیم بتنی است؛ روشی که با هدف بازگرداندن پیوستگی، دوام و حفاظت از آرماتورها به کار میرود.
این تکنیک زمانی کاربرد دارد که تیرچه یا بتن رویه دچار آسیبهایی نظیر ترک خوردگی بتن تیرچه، خردشدگی و پوسته شدن بتن، کرموشدگی، نمایان شدن میلگردها یا آغاز خوردگی آرماتور شده باشد. اگرچه این روش بهصورت مستقیم در نشریه ۵۲۴ بهعنوان راهکار مقاوم سازی مطرح نشده است، اما در چارچوب اصول کلی ترمیم بتن قرار میگیرد و در بسیاری از پروژهها بهعنوان بخشی از فرآیند ترمیم سقف تیرچه بلوک مورد استفاده قرار میگیرد.
در این روش، تمرکز اصلی بر حذف بخشهای معیوب بتن و جایگزینی آن با ملاتهای ترمیمی مناسب است. پیش از اجرای ملات، بتن آسیب دیده تا رسیدن به بستر سالم برداشته میشود و در صورت نمایان بودن آرماتورها، عملیات پاکسازی و محافظت از میلگرد انجام میگیرد. این مرحله نقش مهمی در جلوگیری از ادامه فرآیند خوردگی و افزایش دوام تیرچه بتنی دارد.
ملاتهای ترمیم بتن مورد استفاده در این روش، طیف گستردهای را شامل میشوند و بهطور کلی میتوان آنها را به ملاتهای پایه سیمانی و ملاتهای پایه اپوکسی تقسیم کرد. ملاتهای پایه سیمانی، به دلیل سازگاری مناسب با بتن موجود و سهولت اجرا، در بسیاری از کاربردهای عمومی مورد استفاده قرار میگیرند. در مقابل، ملاتهای پایه اپوکسی به دلیل چسبندگی بالا و مقاومت مکانیکی مناسب، برای ترمیم نواحی با تنش بیشتر یا نیاز به پیوستگی قویتر به کار میروند. انتخاب نوع ملات، به شرایط محیطی، میزان آسیب و نقش سازهای ناحیه ترمیمشده بستگی دارد.
لازم به تاکید است که تعمیر بتن سقف تیرچه بلوک بهصورت موضعی بهتنهایی موجب افزایش ظرفیت باربری کلی سقف نمیشود. این روش بیشتر با هدف بازیابی عملکرد اولیه بتن، افزایش دوام، جلوگیری از گسترش آسیبها و حفاظت از آرماتورها انجام میگیرد. در صورتی که ارزیابی فنی نشان دهد ظرفیت خمشی یا برشی تیرچه بتنی کاهش یافته است، این روش باید در کنار سایر راهکارهای ترمیم تیرچه بتنی یا مقاوم سازی سقف تیرچه بلوک مورد استفاده قرار گیرد.
در مجموع، ترمیم موضعی بتن با ملات ترمیمی، یک راهکار کمهزینه و قابلاجرا برای کنترل و مهار آسیبهای محدود در سقف تیرچه بلوک است که در صورت انتخاب صحیح مصالح و اجرای اصولی، نقش مهمی در افزایش عمر مفید و حفظ ایمنی این سیستم سقفی ایفا میکند.
مقاوم سازی سقف تیرچه بلوک به روش FRP
یکی از روشهای نوین و کارآمد مقاوم سازی سقف تیرچه بلوک، استفاده از مصالح کامپوزیتی FRP است. این روش از نظر مفهومی، معادل با راهکار تقویت خمشی تیر با مصالح FRP بوده و با تطبیق اصول مطرحشده برای تیرهای بتنی، میتوان آن را برای ترمیم تیرچه بتنی در سقفهای تیرچه بلوک به کار گرفت. در این رویکرد، تمرکز اصلی بر افزایش ظرفیت خمشی تیرچهها از طریق تقویت ناحیه کششی آنهاست.
در سیستم سقف تیرچه بلوک، تیرچهها بهعنوان اعضای خمشی اصلی عمل میکنند و بیشترین تنش کششی در وجه تحتانی آنها ایجاد میشود. به همین دلیل، الیاف FRP به وجه تحتانی تیرچه یا ناحیه کششی آن متصل میشوند تا با مشارکت در تحمل تنشهای کششی، ظرفیت خمشی تیرچه افزایش یابد. این شیوه تقویت، بدون ایجاد تغییر محسوس در ابعاد تیرچه یا افزایش قابلتوجه وزن مرده سقف انجام میگیرد و از این نظر، برای پروژههایی با محدودیت اجرایی بسیار مناسب است.
محصولات مورد استفاده در این روش، معمولا شامل الیاف کربن FRP به همراه رزین یا ژل اپوکسی میشوند. این سیستمها بهصورت پارچههای الیافی، ورقها یا لمینتهای پیشساخته مورد استفاده قرار میگیرند که هر یک بسته به شرایط پروژه، ویژگیهای خاص خود را دارند. اتصال مناسب این مصالح به بتن تیرچه، نقش تعیینکنندهای در عملکرد نهایی سیستم تقویتی داشته و نیازمند آماده سازی دقیق سطح بتن و اجرای صحیح رزین اپوکسی است.
در میان گزینههای موجود، ترکیب ورق و لمینت کربن به همراه خمیر اپوکسی بهعنوان راهکار ترجیحی برای مقاوم سازی سقف تیرچه بلوک به روش FRP پیشنهاد میشود. این ترکیب، به دلیل یکنواختی بیشتر در انتقال تنش، کنترل بهتر کیفیت اجرا و پایداری مناسبتر در شرایط بهرهبرداری، عملکرد قابل اطمینانتری نسبت به استفاده صرف از پارچههای الیافی و ژل اپوکسی ارائه میدهد. همچنین، لمینت کربن پیش ساخته از نظر خواص مکانیکی دارای کیفیت کنترل شدهتری هستند که این موضوع در پروژههای بهسازی اهمیت ویژهای پیدا میکند.
لازم به ذکر است که این روش بیشتر برای جبران کمبود مقاومت خمشی تیرچهها به کار میرود و در صورت وجود ضعفهای برشی یا آسیبهای گسترده در بتن، باید با سایر روشهای ترمیم تیرچه بتنی یا مقاوم سازی سقف تیرچه بلوک ترکیب شود. با این حال، در شرایطی که مشکل اصلی سقف، ناکافی بودن ظرفیت خمشی تیرچهها باشد، استفاده از FRP یکی از موثرترین و کممداخلهترین گزینههای مقاوم سازی محسوب میشود.
تقویت سقف تیرچه بلوک به روش افزایش ضخامت دال از بالا
یکی از روشهای موثر برای مقاوم سازی سقف تیرچه بلوک، افزایش ضخامت بتن رویه سقف از بالا است. بر اساس نشریه ۵۴۳ – دستورالعمل طراحی و اجرای سقفهای تیرچه و بلوک، بتن فوقانی سقف تیرچه بلوک رفتار مشابه دال نازک با دهانهای برابر فاصله بین دو تیرچه دارد و مسئول تحمل خمش موضعی در نواحی بین تیرچههاست. به همین دلیل، ضخامت این بتن نقش کلیدی در ظرفیت خمشی سقف ایفا میکند و باید بر اساس طول دهانه و بار وارده به دقت طراحی و محاسبه شود.
در برخی موارد، بهویژه در ساختمانهایی که خطا در طراحی اولیه رخ داده یا بار وارده بر سقف افزایش یافته است، ضخامت موجود بتن رویه کافی نبوده و ظرفیت خمشی دال جوابگوی شرایط بهرهبرداری نیست. این وضعیت میتواند منجر به خیز بیش از حد، ترکهای موضعی یا کاهش عملکرد لرزهای سقف شود. در چنین شرایطی، تقویت سقف تیرچه بلوک به روش افزایش ضخامت دال از بالا بهعنوان راهکار عملی پیشنهاد میشود. این تکنیک مشابه رویکرد مطرح شده در بخش ۲-۳-۱-۲ نشریه ۵۲۴ برای افزایش ضخامت دال است که برای دالهای بتنی یکطرفه و دوطرفه به منظور افزایش ظرفیت خمشی و کاهش خیز اجرا میشود. اجرای این روش شامل مراحل زیر میشود:
- آماده سازی سطح بتن قدیمی: حذف بتن شل یا ترکخورده و ایجاد سطح زبر برای اطمینان از چسبندگی مناسب.
- قرار دادن آرماتور تقویتی: افزودن آرماتورهای کششی یا تقویتی در دال جدید برای افزایش مقاومت خمشی.
- بتن ریزی لایه جدید: اجرای بتن با مقاومت مناسب روی سقف موجود و اطمینان از پیوستگی کامل بین بتن قدیم و جدید.
- عمل آوری مناسب بتن: جهت جلوگیری از ترک خوردگی و حصول مقاومت موردنظر.
مزیت اصلی این روش، افزایش ظرفیت خمشی سقف بدون تغییر در تیرچههای موجود است. علاوه بر آن، این راهکار سبب بهبود یکپارچگی سقف، کاهش خیز موضعی و افزایش دوام میشود. با اجرای صحیح، ترکیب بتن قدیم و جدید بهصورت یک سیستم یکپارچه عمل کرده و سقف قادر خواهد بود بارهای جدید و تغییرات بهرهبرداری را بهصورت ایمن تحمل کند.
این روش به ویژه زمانی توصیه میشود که آسیب اصلی سقف در ظرفیت خمشی دال بین تیرچهها باشد و سایر روشهای مقاوم سازی مانند FRP یا نوارهای فولادی بهتنهایی پاسخگو نباشند.

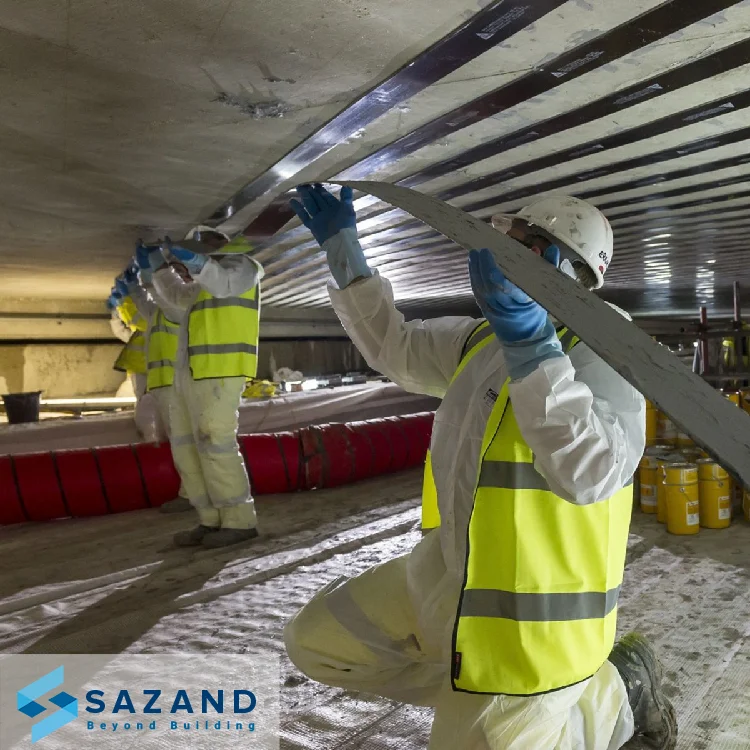

مقاومسازی سقف تیرچه بلوک به روش اضافه نمودن نوارهای فولادی
یکی دیگر از روشهای سنتی تقویت خمشی تیرچههای سقف تیرچه بلوک، استفاده از نوارها یا ورقهای فولادی است. این تکنیک با تکیه بر اصول مطرحشده در بخش ۲-۴-۱-۲ نشریه ۵۲۴ برای تقویت خمشی تیرها، قابلیت تطبیق با تیرچههای بتنی را دارد و یکی از راهکارهای شناخته شده برای ترمیم تیرچه بتنی محسوب میشود. در این روش، ورقهای فولادی با ضخامت کم ابتدا با استفاده از رزین اپوکسی به وجه کششی تیرچه چسبانده میشوند. این اتصال اولیه، انتقال تنش خمشی بین تیرچه و ورق فولادی را تسهیل نموده و موجب افزایش مقاومت خمشی تیرچه میگردد. در صورت نیاز به استفاده از ورقهای ضخیمتر، اتصال صرف با رزین کافی نیست و باید از پیچها و بولتهای مهاری برای انتقال برش بین ورق و تیرچه استفاده شود تا عملکرد سازهای بهینه حفظ شود.
توصیه اجرایی این روش به این صورت است که ابتدا ورق فولادی با چسب اپوکسی چسبانده شود و سپس پیچها بهصورت میانگذار یا کاشته شده نصب گردند. این ترتیب اجرای مرحلهای، اطمینان از چسبندگی اولیه ورق و انتقال مناسب نیروهای برشی را فراهم کرده و از احتمال جداشدگی ورق در طول زمان جلوگیری میکند. مزیت اصلی استفاده از نوارهای فولادی، سادگی اجرا، دسترسی آسان به مصالح و امکان افزایش مقاومت خمشی تیرچه بدون نیاز به تغییر ابعاد تیرچههای موجود است. این روش در شرایطی که ظرفیت خمشی تیرچه کاهش یافته یا آسیبهای موضعی در بتن وجود داشته باشد، گزینهای مناسب برای مقاوم سازی سقف تیرچه بلوک بهشمار میآید.
لازم به ذکر است که برای دستیابی به عملکرد مطلوب، اجرای دقیق آماده سازی سطح بتن، رعایت ضخامت ورق و نحوه صحیح چسباندن و مهار ورقها با پیچ، از اهمیت بالایی برخوردار است. این اقدامات تضمین میکنند که تیرچه تقویتشده بتواند بارهای خمشی وارده را بهصورت ایمن تحمل کند.
مقاوم سازی سقف تیرچه بلوک به روش FRCM
یکی از روشهای نوین و پیشرفته مقاوم سازی سقف تیرچه بلوک، استفاده از سیستم FRCM است. این روش شباهت زیادی به تکنیک مقاوم سازی با FRP دارد، با این تفاوت که به جای الیاف پلیمری و رزین اپوکسی، از مش فایبرگلاس و پلاستر یا ملات معدنی برای تقویت استفاده میشود. این روش امکان افزایش مقاومت خمشی و برشی تیرچهها بدون افزایش وزن سقف فراهم میکند و به دلیل سازگاری بهتر با بتن، در شرایط خاص محیطی و اجرایی نسبت به FRP مزایایی ارائه میدهد.
در این روش، ابتدا سطح بتن تیرچه آماده میشود تا اتصال کافی بین بتن موجود و سیستم FRCM ایجاد شود. سپس توری فایبرگلاس به صورت شبکهای در محل کشش تیرچه نصب شده و با ملات پایه سیمانی یا پلاستر سیمانی پوشش داده میشود. این ترکیب باعث میشود که مش فایبرگلاس نقش تقویتی داشته باشد و بارهای خمشی و کششی در ناحیه ضعف تیرچه بهصورت موثر منتقل شود.
مزیت اصلی این روش، هماهنگی بهتر با بتن موجود و دوام بالاتر در شرایط حرارت و رطوبت محیطی است. علاوه بر آن، مقاوم سازی با FRCM امکان اجرا در سطوح بزرگ و پیچیده بدون نیاز به افزایش قابلتوجه ضخامت یا تغییر هندسی سقف را فراهم میکند. روش FRCM به خصوص در مواردی که استفاده از FRP محدودیت دارد یا نیاز به سیستم مقاوم سازی با دوام بالا و سازگار با مصالح معدنی است، گزینهای بسیار مناسب برای مقاوم سازی سقف تیرچه بلوک و ترمیم تیرچه بتنی محسوب میشود.
انتخاب روش مقاوم سازی سقف تیرچه بلوک بر اساس شرایط پروژه
مقاوم سازی سقف تیرچه بلوک، فرآیند تخصصی و حساسی است که تنها با ارزیابی دقیق شرایط سازه، نوع آسیب و محدودیتهای اجرایی میتواند نتیجه مطلوب و ایمنی لازم را به همراه داشته باشد. انتخاب روش مناسب برای مقاوم سازی، به عوامل متعددی وابسته است و نمیتوان به صورت یکسان برای تمام پروژهها راهکار مشخصی ارائه داد.
در عمل، عوامل تعیین کننده در انتخاب روش شامل نوع و گستره آسیب سقف، ظرفیت باربری موجود، شرایط بهرهبرداری ساختمان، محدودیتهای اجرایی، نوع مصالح و بودجه پروژه هستند. به عنوان مثال، اگر آسیبهای مشاهدهشده محدود به ترکهای سطحی یا خردشدگی موضعی بتن باشند، روش ترمیم موضعی با ملات ترمیم بتن کفایت میکند. در مقابل، اگر ظرفیت خمشی تیرچه کاهش یافته باشد، استفاده از FRP، FRCM یا اضافه کردن نوارهای فولادی پایدارتری خواهند بود. در ساختمانهایی که بارهای وارده تغییر کرده یا طراحی اولیه سقف دارای ضعف است، روشهایی مانند افزایش ضخامت دال از بالا میتوانند بهترین عملکرد را ارائه دهند. نکته مهم این است که هر روش مقاوم سازی، مزایا و محدودیتهای خاص خود را دارد و انتخاب نادرست منجر به افزایش هزینهها، اجرای ناکارآمد و حتی تشدید آسیبهای سازهای میشود.
بنابراین، انتخاب روش مقاوم سازی سقف تیرچه بلوک باید توسط کارشناس مقاوم سازی سازهای و با بررسی دقیق پروژه انجام شود. کارشناس با تحلیل ظرفیت تیرچهها، بررسی آسیبهای موجود و ارزیابی شرایط محیطی و اجرایی، میتواند روش بهینه را برای دستیابی به ایمنی و عملکرد مناسب سقف تعیین کند. در نتیجه، مقاوم سازی سقف تیرچه بلوک یک کار تخصصی است و تصمیمگیری درباره روش مناسب، نیازمند دانش فنی، تجربه اجرایی و شناخت دقیق رفتار تیرچه و دال بتن رویه است. هیچ راهکار یکسانی برای تمامی سقفها قابل توصیه نیست و انتخاب نادرست میتواند اثر معکوس بر ایمنی و دوام ساختمان داشته باشد.

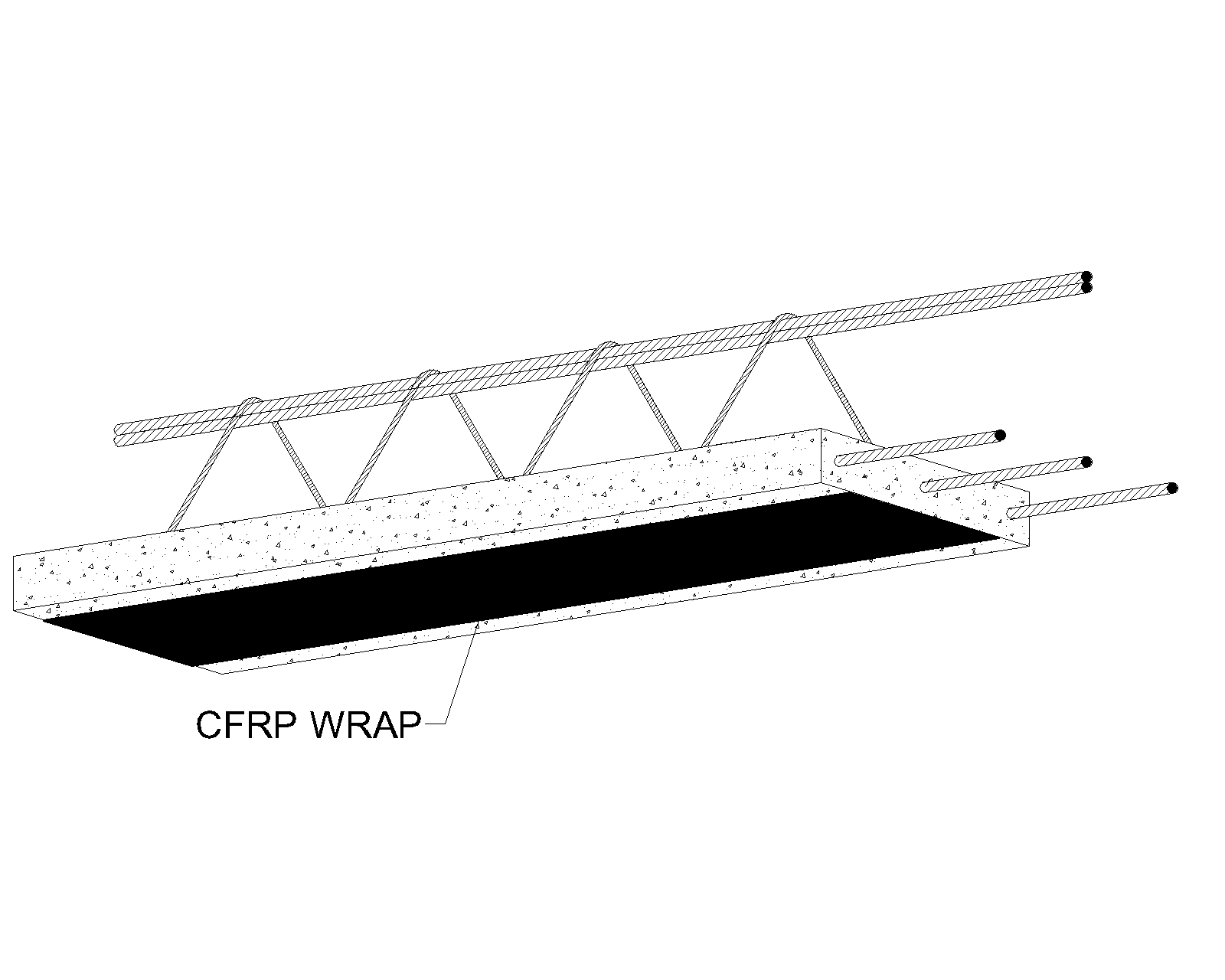

نمونه دیتیل و نقشه اجرایی تقویت تیرچه بتنی
استفاده از دیتیلها و نقشههای اجرایی اهمیت بالایی در اجرای مقاوم سازی سقف تیرچه بلوک دارد. این نقشهها نحوه نصب ورقهای فولادی، الیاف FRP یا مش FRCM، آرماتورهای تقویتی و نحوه اتصال آنها به تیرچهها را نشان میدهند. با مراجعه به این دیتیلها میتوان محل تقویت نواحی بحرانی، ضخامت ملات یا خمیر اپوکسی، و ترتیب نصب مصالح تقویتی را بهطور دقیق مشاهده کرد. این نقشهها علاوه بر راهنمایی تیم اجرایی، امکان کنترل کیفیت و صحت اجرای مقاوم سازی را نیز فراهم میکنند.

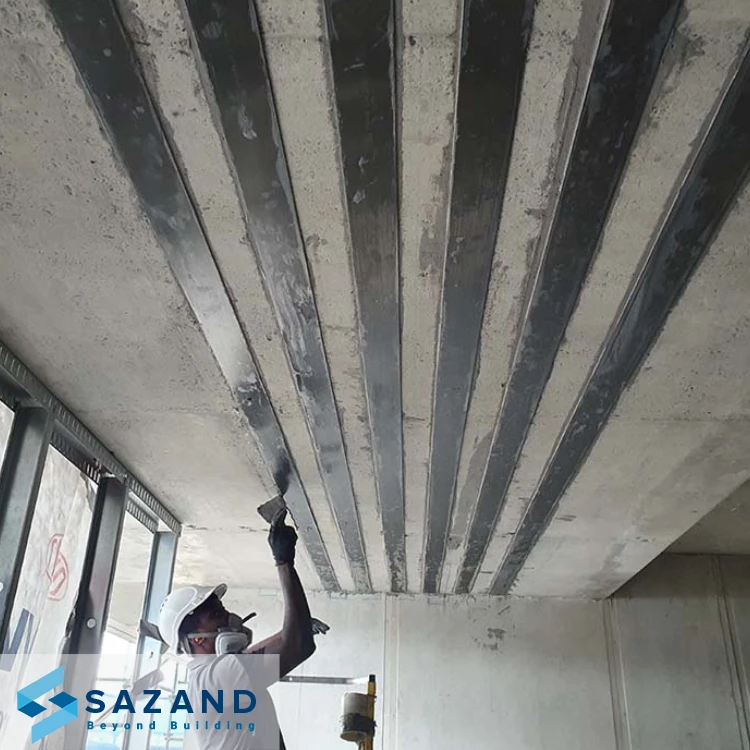

قیمت اجرای مقاوم سازی و ترمیم سقف تیرچه بلوک چقدر است؟
هزینه اجرای مقاوم سازی و ترمیم سقف تیرچه بلوک به عوامل متعددی بستگی دارد و تعیین یک قیمت ثابت برای تمام پروژهها امکانپذیر نیست. میزان آسیب تیرچهها، روش انتخابی برای مقاوم سازی، نوع مصالح مصرفی، شرایط اجرایی و دسترسی به سقف از جمله عواملی هستند که مستقیم بر هزینه نهایی اثر میگذارند. برای برآورد دقیق هزینه، پروژه معمولا در سه بخش اصلی بررسی میشود:
- انجام تستهای تخصصی ازجمله ارزیابی وضعیت تیرچه بتنی، اندازهگیری خیز، بررسی ترکها و تشخیص نقاط آسیبپذیر سقف
- طراحی مقاومسازی تیرچه بتنی: انتخاب روش مناسب تقویت، افزایش ضخامت دال، نوارهای فولادی یا ترمیم موضعی و محاسبه ظرفیت مورد نیاز برای ارتقای سقف
- هزینه اجرای مقاومسازی تیرچه بتنی ازجمله تهیه مصالح، دستمزد اجرایی، آماده سازی سطح و نصب مصالح تقویتی مطابق با دیتیلها و نقشههای اجرایی
به دلیل تنوع روشها و شرایط پروژهها، قیمت نهایی بسیار متغیر است و برای اطلاع دقیق، تماس با کارشناسان مقاوم سازی سازند و ارزیابی حضوری سقف ضروری است. تماس با شرکت سازند باعث میشود روش انتخابی هم بهینه باشد و هم از نظر اقتصادی و ایمنی، انتخاب مطمئنتری داشته باشید.
مشاوره تخصصی طرح و اجرای ترمیم و مقاوم سازی سقف تیرچه بلوک
دریافت مشاوره تخصصی و حرفهای اهمیت بالایی برای اجرای موفق ترمیم و مقاوم سازی سقف تیرچه بلوک دارد. شرکت مقاوم سازی سازند با تیمی از کارشناسان مجرب، تمام مراحل پروژه اعم از ارزیابی وضعیت تیرچهها و انجام تستهای تخصصی تا انتخاب روش مقاوم سازی مناسب و اجرای دقیق بر اساس دیتیلها و نقشههای استاندارد را پوشش میدهد. کارشناسان ما پس از بررسی دقیق آسیبها و ظرفیت باربری سقف، روش بهینه را متناسب با شرایط پروژه شما پیشنهاد میکنند و نظارت فنی بر اجرا را نیز بر عهده میگیرند تا ایمنی، دوام و عملکرد سقف تیرچه بلوک به شکل کامل تضمین شود. با ما، میتوانید مطمئن باشید که سقف تیرچه بلوک شما با بالاترین استانداردهای مهندسی و کیفیت اجرایی مقاوم خواهد شد و پروژه شما بهصورت ایمن و پایدار به پایان میرسد.
