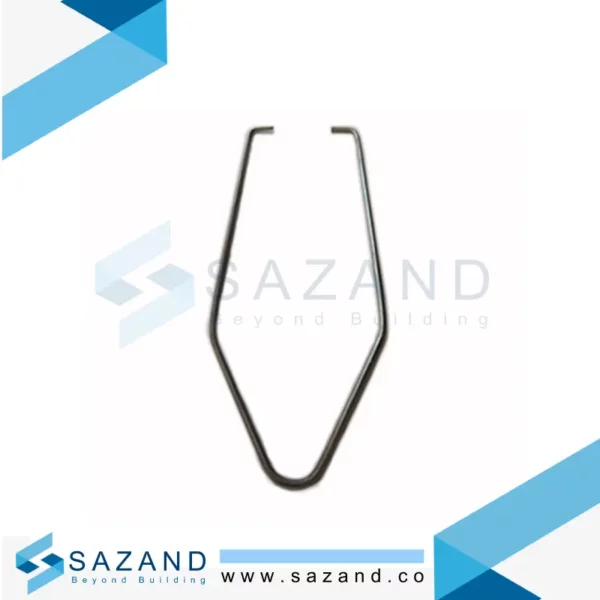

قلاب میلگرد بستر

دسته:

قلاب میلگرد بستر یکی از انواع محصولات مورد نیاز برای اجرای میلگرد بستر در طول دیوار است که از جنس فولاد گالوانیزه بوده و مقاومت بسیار بالایی در برابر زنگ زدگی دارد. این المان وظیفه دارد که گیره میلگرد بستر را به ستون متصل کند و اثر میانقابی دیوارها را به حداقل برساند. از این رو می توان با کمک قلاب میلگرد بستر شاهد افزایش مقاومت دیوارها و سازه های ساختمانی بود. این قلاب ها که با قطر مشخص و اندازه متناسب با استانداردهای موجود طراحی می شوند، مطابق با ضابطه 2800 باید به صورت اصولی برای نصب میلگردهای بستر مورد استفاده قرار گیرند. در مجموعه سازند، این قلاب های میلگرد بستر با بهترین کیفیت به مشتریان و مهندسین ساختمان سازی ارائه خواهد شد.

5/5 - (4 امتیاز)

میلگرد بستر یکی از روش های مقاوم سازی دیوارها و اجزای غیر سازه ای در ساختمان ها است که به صورت افقی یا عمودی در حین دیوارچینی مورد استفاده قرار می گیرد. میلگردهای بستر خود دارای تنوع بالایی اند و می توانند به شکل خرپایی، نردبانی یا میلگرد بستر ریلی مورد استفاده قرار گیرند. وظیفه میلگردهای بستر انتقال نیروی وارد شده به دیوار به ستون ها است. به همین باید اتصالی جهت انتقال نیرو از طریق میلگردهای بستر به ستون های ساختمان وجود داشته باشد.

قلاب میلگرد بستر چیست؟

گیره و قلاب میلگرد بستر، وسایلی برای متصل کردن المان های میلگرد بستر به ستون هستند. قلاب میلگرد بستر از قطعات مهم فلزی است که می تواند به گیره متصل شود و سپس میلگرد بستر را به ستون ها متصل نماید. این قلاب ها از جنس مفتول فولادی گالوانیزه هستند و معمولا با ضخامت 4 میلی متر و طول 65 تا 70 سانتی متر مورد استفاده قرار می گیرند. قلاب میلگرد بستر در حین اجرا از میلگرد بستر استفاده می‌شود. پس از نصب در محل مورد نظر، می‌تواند در ملات مدفون شده و در هنگام اعمال بار در دیوار وظیفه خود را انجام دهد. نصب صحیح و استفاده از قلاب با کیفیت برای میلگرد بستر اهمیت بسیار زیادی دارد. پیشنهاد می‌شود که در زمان خرید قلاب‌های میلگرد بستر، به کیفیت آن‌ها با دقت توجه شود.

روش های اتصال دیوار به ستون کدام است؟

اتصال دیوارها به اجزای قائم سازه ای، بسیار حائز اهمیت است. چرا که دیوارها قادر به تحمل نیروی برشی  نیستند و ممکن است دچار خم شدگی شوند. به همین خاطر برای اتصال دیوارهای غیر سازه ای به ستون ها باید از روش های مناسبی استفاده کرد تا نیروی وارد شده به دیوار باعث فروپاشی و خرابی آن نشود. اتصال لبه قائم دیوارها به ستون ها و دیوارهای برشی ساختمان ها، نباید باعث شود تا جابجایی نسبی در ستون ها ایجاد شود.

طبق آیین‌نامه 2800، اتصال دیوار به ستون از سه روش مختلف امکان‌پذیر است که در پیوست 6 توضیح داده شده است. دیوارهای پانلی برخی مواقع نیازی به اتصال به ستون ندارند؛ به جای آن، فاصله بین آنها با مواد تراکم‌پذیر پر شده و لایه الیافی بر روی آن‌ها قرار می‌گیرد. برای اطمینان از تداوم استانداردها، باید به روش‌های اتصال دیوار به ستون طبق آیین‌نامه مراجعه شود. در اجرای این روش‌ها، توجه به مواد مورد استفاده و اطلاعات دقیق آیین‌نامه 2800 حائز اهمیت است.

اتصال دیوار به ستون کشویی با استفاده از دو نبشی یا ناودانی

اولین روش متصل کردن دیوارها به ستون ها، این روش است. در این روش، برای ایجاد اتصال کشویی در نقطه تماس دیوار و ستون، از نبشی‌ها و ناودانی‌های منقطع یا پیوسته استفاده می‌شود. اتصال کشویی با استفاده از ناودانی‌ها و نبشی‌ها به وسیله پیوستگی یا ادامه جریان، در محل تماس دیوار و ستون ایجاد خواهد شد. مواد مورد استفاده برای نبشی‌ها و ناودانی‌ها در این روش باید از جنس فولاد باشد و با روش نورد گرم یا نورد سرد تولید شده باشد. اتصال کشویی در این روش با کمک ناودانی‌ها و نبشی‌ها، با جنس فولاد و با استفاده از روش‌های نورد گرم یا نورد سرد اجرا می‌شود. به طوری که در طرفین دیوار به قرار بگیرند و اتصال دیوارها را به عضو قائم سازه ای ایجاد کنند.

اتصال دیوار به ستون با بست هاي انعطاف پذیر U شکل

روش دیگری که برای اتصال دیوارها به اجزای قائم سازه ای می توان از آن کمک گرفت، اتصال با بست های انعطاف پذیر U شکل است. این بست ها به دلیل داشتن خاصیت انعطاف پذیری، می توانند حرکت درون صفحه دیوار را نیز تامن کنند و باعث مهار خارج از صفحه دیوار شوند.

اتصال با شاخک انتهایی

این روش اتصال دیوار به ستون در شرایطی که از میلگرد بستر استفاده شود، مورد استفاده قرار می گیرد. در این روش لازم است که میلگردهای بستر به ستون ها متصل شوند و برای این کار از شاخک انتهایی استفاده می شود که کار اتصال دیوار به ستون در جهت خارج را انجام می دهد. شاخک انتهایی در واقع همان قلاب میلگرد بستر است که به گیره میلگرد بستر متصل می شود و باعث تامین مقاومت اجزای غیر سازه ای خواهد شد. در صورتی که از این روش برای اتصال دیوارها به ستون ها استفاده شود، نیازی به استفاده از نبشی ها و ناودانی ها نخواهد بود.

چرا از قلاب میلگرد بستر در دیوارچینی استفاده می شود؟

اجزای مختلفی در اجرای دقیق میلگرد بستر مورد استفاده قرار می‌گیرند، اما یکی از اجزا با اهمیت وظیفه قلاب میلگرد بستر است. هدف اصلی از استفاده از قلاب میلگرد بستر، اتصال میلگرد بستر به ستون می‌باشد. مهم است که مهندسان در حین نصب میلگرد بستر به ستون، با دقت و توجه به جزئیات اجرای قلاب، این ارتباط را برقرار کنند. توصیه می‌شود که همه مهندسان به نکات فنی مربوط به نحوه نصب قلاب میلگرد بستر به ستون دقت کنند.

اتصال میلگرد بستر با کمک قلاب به ستون ها، باعث می شود که در هنگام وارد شده بار به دیوارها، بار زیادی به دیوارها وارد نشود و بتوان با ایمنی کامل از دیوارهای ساختمانی استفاده کرد. با توجه به واقعیتی که در وسط دیوارهای ساختمانی، بیشترین خم شدگی در هنگام اعمال بار رخ می‌دهد، نصب میلگردهای بستر از اهمیت بسیار زیادی برخوردار است. هدف از نصب این میلگردها، جلوگیری از خم شدگی و ایجاد مقاومت لازم برای دیوارها در مواجهه با اعمال بار است. انجام این کار با توجه به پیچیدگی آن، بهتر است توسط مهندسین متخصص و حرفه‌ای انجام شود. به عنوان توصیه نهایی، نصب و اجرای تمامی بخش‌های میلگرد بستر به دقت و با استفاده از تخصص فنی صورت گیرد.

مزایای استفاده از قلاب میلگرد بستر چیست؟

اجرای میلگرد بستر در ساختمان سازی ضروری است و نقص در این عمل ممکن است باعث مشکلاتی همچون آسیب ناشی از زلزله یا باد شود. اتصال صحیح میلگرد بستر به ستون با استفاده از وسایل مناسب، از بروز مشکلاتی در زمان تحمل بارهای مختلف محافظت می کند. در صورت اجرای نادرست میلگرد بستر، ساختمان در معرض خطرات زیادی از جمله زلزله و وزش باد قرار می گیرد. هر ابزاری که قابلیت اتصال میلگرد بستر به ستون را فراهم کند، می تواند به بهبود عملکرد و ایمنی اجرای این قسمت اساسی در ساختمان کمک کند. از این رو استفاده از قلاب برای اجرای میلگرد بستر بسیار حائز اهمیت بوده و کاملا ضروری است.

فقط در ساختمان هایی که در حین دیوارچینی از میلگرد بستر استفاده نشده است، استفاده از قلاب ضرورتی ندارد. معمولا دیوارهای غیر سازه ای این ساختمان ها با توری فایبرگلاس و به روش وال مش مقاوم سازی می شوند تا ایمنی ساختمان بدون نیاز به میلگرد بستر تامین شود. ولی در صورتی که نیاز به اجرای وال پست در ساختمان ها باشد، اجرای قلاب میلگرد بستر بسیار حائز اهمیت است. از جمله مزایای استفاده از قلاب میلگرد بستر می توان به موارد زیر اشاره کرد.

اتصال دیوار به ستون ها با حداکثر ایمنی

به منظور اتصال دیوار به ستون ها باید از میلگرد بستر استفاده کرد. میلگردهای بستر به صورت نردبانی و یا به صورت خرپایی؛ می توانند حداکثر ایمنی را در ساختمان ها ایجاد کنند و مقاومت دیوارها را در برابر برش، خمش و فرو ریختن افزایش دهند. برای اتصال دیوار به ستون ها با حداکثر ایمنی باید از قلاب میلگرد بستر نیز استفاده کرد. چرا که این قلاب ها یک رابط میان میلگرد بستر و ستون ها هستند و به کار رفتن آن ها در ساختمان بسیار حائز اهمیت می باشد.

کاهش نیاز به نبشی ها و ناودانی ها

با توجه به اینکه قلاب میلگرد بستر برای اتصال میلگرد بستر به ستون ها مورد استفاده قرار می گیرد، با وجود آن دیگر نیازی به استفاده از نبشی ها و ناودانی های مختلف نیست. نبشی ها و ناودانی ها نیز برای اتصال دیوار به اجزای سازه ای مورد استفاده قرار می گیرند. با جایگزینی بستر به جای میلگردها، اجرای دیوار به ستون‌ها بدون نیاز به نبشی‌ها و ساختارهای پیچیده امکان‌پذیر است.

تامین مقاومت دیوارها در برابر زلزله

به منظور تامین مقاومت دیوارها در برابر زلزله باید از میلگرد بستر استفاده کرد. ولی زمانی میلگردهای بستر می توانند کار خود را برای افزایش ایمنی دیوارها در برابر زلزله انجام دهند که به درستی به ستون ها متصل شوند و این کار با کمک میلگرد بستر انجام خواهد شد. از این رو برای تامین مقاومت دیوارها در برابر زلزله، می توان از قلاب و گیره میلگرد بستر استفاده کرد.

تامین ایمنی ساکنین ساختمان ها

ایمنی یک ساختمان در برابر زلزله، می تواند تحت تاثیر فاکتورهای مختلفی باشد که یکی از آن ها اجرای صحیح میلگرد بستر است. برای تامین ایمنی ساکنین ساختمان های مسکونی و تجاری، باید حتما از المان های فولادی در دیوارها استفاده کرد تا ایمنی ساختمان ها چندین برابر شود. از این رو باید با هدف اتصال میلگردهای بستر به ستون ها جهت انتقال بار افقی به عمودی از قلاب میلگرد بستر نیز استفاده نمود.

قیمت فروش قلاب میلگرد بستر چقدر است؟

یکی از سوالات رایج از سوی مشتریان برای خرید میلگرد بستر، قیمت فروش این میلگردها است. فاکتورهای متعددی وجود دارند که ممکن است بر قیمت فروش قلاب‌های میلگرد تأثیرگذار باشند. لازم است توجه داشت که هر یک از مراکز فروش این قطعات فولادی، قیمت‌های متفاوتی برای این محصولات ارائه می‌دهند.

قیمت روز فولاد از جمله معیارهای تعیین قیمت است. به همین خاطر باید حتما در صورت نیاز به خرید این المان های فولادی با کارشناسان مجموعه سازند در ارتباط باشید تا قیمت روز این قلاب های فولادی را به شما اعلام کنند. فاکتورهای زیر می تواند قیمت فروش این قلاب ها را با تفاوت ارائه کنند.

قطر مفتول به کار برده شده برای ساخت قلاب

فاکتوری که می‌تواند بر قیمت قلاب میلگرد بستر تأثیرگذار باشد، قطر مفتول مورد استفاده است. بر اساس استانداردهای موجود، قلاب‌های میلگرد بستر باید از مفتول 4 میلی‌متری ساخته شوند. این قلاب‌ها با انتخاب مفتول 4 میلی‌متری، مقاومت لازم برای اتصال میلگرد بستر به دیوارها را دارا می‌باشند. استفاده از مفتول 4 میلی‌متری، مطابق با استانداردهای معتبر، جهت افزایش مقاومت قلاب میلگرد بستر مورد توصیه است. اما ممکن است برخی از قلاب ها دارای مفتول هایی با قطر کمتر یا بیشتر باشند که این موضوع خود روی قیمت این قلاب ها تاثیرگذار می باشد.

نوع پوشش برای قلاب

قلاب های میلگرد بستر همچون میلگرد بستر باید با فولاد مقاوم ساخته شده باشند و امکان استفاده از قلاب های میلگرد بستر حساس به زنگ زدگی و خوردگی در حین اجرای میلگرد بستر وجود ندارد. بنابراین می توان قلاب های میلگرد بستر را با دو پوشش ضد زنگ و گالوانیزه خریداری کرد که پوشش ضد زنگ قیمت پایین تری نسبت به پوشش گالوانیزه دارد. به همین خاطر نوع پوشش استفاده شده برای ساخت این قلاب ها نیز روی قیمت آن ها موثر است.

طول قلاب میلگرد بستر

یکی از عواملی که می تواند قیمت فروش را تعیین کند، طول آنها است. این قلاب ها باید دارای طول استاندارد باشند تا بتوانند برای اتصال میلگرد بستر به ستون مورد استفاده قرار گیرند. معمولا سایز طولی استاندارد آن ها 65 سانتی متر است. اما در برخی از فروشگاه ها این قلاب ها با طول های متفاوتی نیز به فروش می روند. بدیهی است که هر چقدر طول بیشتر باشد، قیمت فروش قلاب نیز بالاتر می رود.

نکات مهم برای خرید قلاب میلگرد بستر

اجرای میلگرد بستر در هر ساختمان ضروری است. برای تامین ایمنی در برابر زلزله و عوامل دیگر، حتماً باید از اتصالات مناسب برای میلگردهای بستر استفاده کرد. اتصالاتی که بدین منظور استفاده می شوند، وظیفه اتصال دیوار به ستون ها را دارند و باید حتما از کیفیت بالایی برخوردار باشند. در غیر این صورت به راحتی دچار خرابی می شوند و کیفیت خود را برای تامین ایمنی مورد نیاز به واسطه اجرای میلگرد بستر از دست خواهند داد.

از این رو در هنگام خرید باید حتما به این نکته توجه داشته باشید که این قلاب ها می توانند ایمنی لازم در ساختمان ها را تامین کنند. بنابراین کیفیت آن ها در اولویت بوده و هرگز نباید از فولادی که بدون هیچ پوششی برای ساخت قلاب استفاده شده است، استفاده گردد. وجود پوشش گالوانیزه یا ضد زنگ روی قلاب میلگرد بستر بسیار حائز اهمیت بوده و ضروری است.

انتخاب سایز مناسب

در هنگام خرید، حتماً به اندازه قلاب توجه کنید. این اندازه‌ها شامل 40، 65 و 75 سانتی متری هستند و بر اساس شرایط دیوار و میلگرد بستر، بهترین طول قلاب را انتخاب کنید. از جمله نکات مهم خرید، اندازه قلاب نیز حائز اهمیت است. مدل‌های 40، 65 و 75 سانتی متری در بازار موجودند، بنابراین باید با توجه به شرایط دیوار و میلگرد بستر، بهترین طول قلاب را انتخاب نمایید. قلاب‌های میلگرد بستر به صورت استاندارد با ابتدای طول 30 سانتیمتر عرضه می‌شوند. همچنین، بسته به نیازهای پروژه، ممکن است این قلاب‌ها را در اندازه‌های بزرگتر نیز سفارش داد.

توجه داشته باشید که برای بستر با مفتول‌های قطورتر از 4 میلی‌متر، نیازی به اجرای قلاب‌های میلگرد نیست و این کار ممکن است منجر به افزایش هزینه‌های ساختمان‌سازی شود. در واقع، استفاده از قلاب‌های با ضخامت 4 میلی‌متر کافی است و نیازی به قلاب‌های ضخیم‌تر نیست. توجه داشته باشید که قلاب های میلگرد بستر به همراه گیره های میلگرد بستر مورد استفاده قرار می گیرند. بنابراین در صورت نیاز به خرید قلاب میلگرد بستر، می توانید از طریق این مجموعه اقدام به خرید گیره میلگرد بستر نیز کنید.

ویژگی‌ها

  • ساخته شده با فولاد گالوانیزه بسیار مقاوم
  • دارای قطر مفتول 4 میلی متر
  • دارای طول متناسب با اجرای میلگرد بستر در دیوار
  • مقاومت بسیار بالا در برابر خوردگی و پوسیدگی به دلیل وجود پوشش گالوانیزه روی این مفتول ها
  • مناسب اتصال به گیره های میلگرد بستر

کاربردها

  • برای ایجاد اتصال میان میلگرد بستر و ستون ها
  • قابلیت اتصال به میلگرد بستر و گیره های فولادی
  • قابل استفاده برای اجرای وال پست های فلزی به همراه میلگرد بستر
  • تامین ایمنی ساختمان ها و افزایش مقاومت دیوارها در برابر نیروهای وارده
  • کاهش نیاز به مصالح فولادی متنوع دیگر برای تامین ایمنی ساختمان ها
قلاب میلگرد بستر
قطر مفتول 4mm
جنس مفتول آجدار
نوع گالوانیزه گالوانیزه سرد

به منظور اجرای قلاب میلگرد بستر، در ابتدا باید با توجه به نیاز پروژه از قلاب های مناسب با طول و قطر مشخص استفاده کرد و پس از آن لازم است که مراحل اتصال قلاب به ستون با کمک گیره انجام شود. چرا که امکان اتصال قلاب میلگرد به صورت مستقیم به ستون وجود نداشته و این گیره است که به عنوان یک واسطه، این کار را انجام می دهد. به منظور اتصال قلاب به ستون از گیره های مختلف استفاده می شود که این گیره ها با کمک پیچ و رول پلاک به ستون ها متصل خواهند شد. باید دقت شود که جهت اتصال گیره به ستون نیازی به استفاده از میخ تفنگی نیست. چون این میخ ها باعث ایجاد نیرویی در ستون می شوند که خود باعث ترک خوردگی بتن خواهند شد.

بعد از اینکه گیره به ستون متصل شد، نوبت به اتصال قلاب به آن می رسد. برای این کار لازم است که قلاب به گیره متصل شود و سر دیگر قلاب نیز روی بلوک و میلگردهای بستر قرار گیرد. به طوری که باید همپوشانی دقیقی میان میلگرد بستر و قلاب های میلگردهای بستر وجود داشته باشد. هیچ لزومی برای بستن قلاب ها به میلگرد بستر وجود نداشته و همین که با یکدیگر همپوشانی داشته باشند، کافیست. سپس روی میلگرد بستر و قلاب با ملات پر می شود و می توان شاهد عملکرد مناسب میلگردهای بستر در دیوار بود.

نکته مهم: حال که با نحوه اجرای قلاب میلگرد بستر آشنا شدید، یک نکته مهمی را باید در این مورد یادآوری کنیم و آن هم این است که حتما باید قبل از اینکه قلاب روی میلگرد بستر قرار بگیرد، با کمک دستگاه خم کننده میلگرد بستر به شکل مورد نظر خم شود و طول آن نیز تنظیم گردد. سپس برای اینکه دو قطعه میلگرد به یکدیگر متصل شوند، از قلاب میلگرد بستر استفاده خواهد شد. بدین صورت که قلاب به قطعات میلگرد بستر چسبانده می شود  و سپس قطعه دیگر میلگرد به آن متصل خواهد شد. برای اینکه مقاومت قلاب میلگرد در برابر خوردگی و زنگ زدگی بالاتر رود، می توان روغن گریس به عنوان یک پوشش روی این قلاب ها استفاده کرد.




پاسخ به سوالات متداول شما

چرا باید از قلاب میلگرد بستر در اجرای میلگرد بستر استفاده شود؟

استفاده از قلاب میلگرد بستر ضروری است زیرا این قلاب‌ها اتصال دیوار به ستون را با حداکثر ایمنی فراهم می‌کنند. این اتصالات باعث افزایش مقاومت دیوارها در برابر برش، خمش، و فرو ریختن می‌شوند و در تحمل بارهای مختلف، ایمنی ساختمان را افزایش می‌دهند.

ااستفاده از قلاب‌های با پوشش ضدزنگ یا گالوانیزه بر روی ایمنی و مقاومت قلاب‌ها بر زمان تحمل بارهای مختلف چه تاثیری دارد؟

استفاده از پوشش ضدزنگ یا گالوانیزه بر روی قلاب‌ها سبب می‌شود که آنها در برابر زنگ زدگی و خوردگی مقاومت داشته باشند. این ویژگی باعث افزایش دوام و عمر مفید قلاب‌ها می‌شود و در نتیجه، ایمنی و مقاومت قلاب‌ها در برابر تحمل بارهای مختلف بهبود می‌یابد.

آیا انتخاب طول مناسب برای قلاب میلگرد بستر تأثیری در اجرای صحیح اتصالات دیوار به ستون دارد؟

بله، انتخاب طول مناسب برای قلاب میلگرد بستر بسیار حائز اهمیت است. طول قلاب باید بر اساس شرایط دیوار و میلگرد بستر تعیین شود تا اتصالات به درستی اجرا شده و ایمنی ساختمان حفظ شود. بسته به نیازهای پروژه، ممکن است از طول‌های بزرگتر نیز استفاده شود.

چگونه قلاب میلگرد بستر می‌توانند در کاهش هزینه‌های ساختمان‌سازی مؤثر باشند؟

استفاده از قلاب میلگرد بستر به افزایش ایمنی و کاهش نیاز به سازه‌های اضافی منجر می‌شود که در نهایت هزینه‌های ساختمان‌سازی را کاهش می‌دهد. همچنین، انتخاب قلاب‌های با ضخامت 4 میلی‌متر برای میلگرد بستر با مفتول‌های قطورتر از 4 میلی‌متر نیاز به قلاب‌های ضخیم‌تر را از بین می‌برد و در نتیجه، هزینه‌ها را کاهش می‌دهد.

چرا برای بستر با مفتول‌های قطورتر از 4 میلی‌متر نیازی به اجرای قلاب‌های میلگرد نیست؟

استفاده از قلاب‌های با ضخامت 4 میلی‌متر کافی است زیرا میلگرد با مفتول‌های قطورتر از 4 میلی‌متر نیاز به قلاب‌های ضخیم‌تر ندارند. این انتخاب باعث کاهش هزینه‌های ساختمان‌سازی می‌شود و به تحقیق انرژی و زمان کمک می‌کند.
