وادار انتهایی ( U شکل )

دسته:

وادار انتهایی (U شکل) محصولی از جنس فولاد است که با هدف تامین مقاومت لازم در ساختمان ها مورد استفاده قرار می گیرد. این وادار در دیوارهایی با طول بیشتر از 4 متر استفاده می شود تا اتصال دیوار را با ستون تامین کند. این وادار از جنس فولاد بوده و مقاومت بالایی در برابر نیروهای وارده و زنگ زدگی دارد. با نصب صحیح وادار انتهایی (U شکل) فولادی در ساختمان، می توان ایمنی مورد نیاز را تامین کرد. این وادارها در حال حاضر یکی از پرفروش ترین وادارهای موجود در بازار هستند که با هدف تامین ایمنی در ساختمان ها مورد استفاده قرار می گیرند. در صورت نیاز به، می توانید از طریق سایت سازند این وادارها را با بهترین کیفیت سفارش داده و درب منزل دریافت کنید.

5/5 - (4 امتیاز)

طبق ضوابط پیوست ششم به آیین‌نامه 2800، واجب است که اتصالات به کف سازه به نحو مناسب و با استفاده از مفصل‌های موجود صورت گیرد. در ادامه مراحل، باید اتصال سقف به صورت کشویی در نظر گرفته شود، تا امکان حرکت و جابجایی در داخل صفحه دیوار فراهم شود. در صورت نیاز می توان برای دیوارهای خارجی روی سطح وادار با پشم سنگ ضد رطوبت پوشاند و بر روی آن یک لایه مش یا الیاف قرار داد.

وادار چیست؟

وادار یک المان فولادی است که بر اساس پیوست ششم آیین‌نامه 2800، برای تامین ایمنی دیوارهایی با طول بیش از 4 متر قابل استفاده است. وادارها می‌توانند از جنس فولاد یا بتن ساخته شده و به عنوان تکیه‌گاه برای مهار خارج از صفحه دیوارها به کار روند. استفاده رایج از وادارهای فولادی، این المان‌ها را مناسب برای ایمنی دیوارها در شرایط زلزله یا بارهای دیگر می‌سازد.

وادار انتهایی (U شکل) چیست؟

تامین مقاومت دیوارهای ساختمانی از اهمیت بسیار زیادی برخوردار است و پیشنهاد می شود که حتما مهندسین محاسب، مهندسین اجرایی و همچنین مهندسین ناظر با توجه به ضوابط موجود در آیین نامه هایی همچون آیین نامه 2800، اقدام به ساختمان سازی کنند تا ایمنی ساختمان ها در برابر بارهای وارده افزایش پیدا کند. وادار انتهایی (U شکل) یکی از انواع وادارهای ساختمانی است که می تواند برای تامین ایمنی ساختمان ها در برابر زلزله مورد استفاده قرار گیرد.

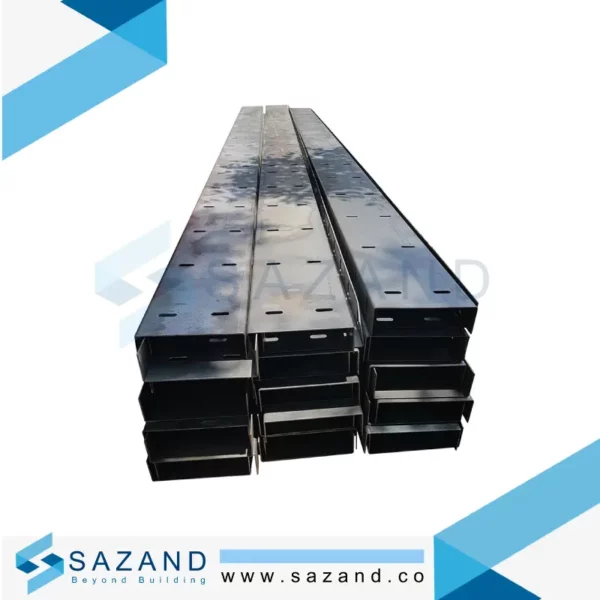

همانطور که از نام وادار انتهایی U شکل مشخص است، این وادارها دارای ظاهر U شکل می باشند. واقعاً، آن‌ها دارای یک بدنه با سوراخ‌های پانچ شده هستند. برای این بدنه، یک بال به طور ویژه در نظر گرفته شده تا در نهایت یک المان با شکل U شکل ایجاد شود. این وادار از جنس فولاد است و می تواند در انتهای دیوار برای اتصال به ستون ها مورد استفاده قرار گیرد.

وادار انتهایی (U شکل)  با ضد زنگ اپوکسی  چیست؟

وادار انتهایی (شکل U) با پوشش ضد زنگ اپوکسی، یکی از انواع وادارهای موجود در بازار است که احتمالاً هنگام خرید نام آن را شنیده‌اید. همانطور که می دانید وادارهای انتهایی در انتهای دیوار و نزدیک به ستون به یکدیگر متصل می شوند و مقاومتی که ایجاد می کنند، بسیار حائز اهمیت است. بنابراین خود وادارها باید در درجه اول مقاومت لازم در برابر باز، اسید و خوردگی و زنگ زدگی را داشته باشند و سپس به عنوان یک المان برای مقاوم سازی مورد استفاده قرار گیرند.

وادار انتهایی (U شکل) با ضد زنگ اپوکسی، همان وادار انتهایی U شکل با جنس فولاد است. فقط با این تفاوت که در این وادارها یک پوشش ضد زنگ اپوکسی که یک رنگ خاص است نیز وجود دارد. رنگ ضد زنگ اپوکسی می تواند با ایجاد واکنش روی فولاد و سایر قطعات فلزی، مقاومت این قطعات را در برابر رطوبت و زنگ زدگی افزایش دهد. علاوه بر این خاصیت، پوشش ضد زنگ اپوکسی می تواند باعث افزایش مقاومت وادار در برابر مواد شیمیایی نیز شود.

وادار انتهایی (U شکل) با ضد زنگ اپوکسی انتخابی عالی برای ساختمان سازی است. چرا که اولا از پوشش های گران قیمت برای این نوع وادار استفاده نشده است. دوما این وادارها می توانند در برابر خوردگی، رطوبت و مواد شیمیایی از خود مقاومت بسیار بالایی نشان دهند. از این رو نصب وادار انتهایی یو شکل با ضد زنگ اپوکسی در ساختمان ها بسیار مفید خواهد بود.

تفاوت وادار میانی (H شکل) و وادار انتهایی (U شکل) چیست؟

مراکز فروش وادار با توجه به نیاز ساختمان ها، اقدام به فروش دو نوع وادار می کنند که با نام وادار انتهایی و وادار میانی شناخته می شوند. وادار میانی (H شکل) همانطور که از نامش مشخص است، در میان دیوار مورد استفاده قرار می گیرد و وادار انتهایی U شکل در انتهای دیوار استفاده می شود. بنابراین مهم ترین تفاوت این وادارها در عملکرد آن ها است که باعث می شود وادار انتهایی U شکل در انتهای دیوار برای اتصال دیوار به ستون مورد استفاده قرار گیرد و وادار میانی H شکل برای اتصال دو بخش از دیوار به یکدیگر مورد استفاده قرار گیرد.

از نظر ظاهری نیز وادار میانی (H شکل) با وادار انتهایی (U شکل) با یکدیگر متفاوت اند. تفاوت اساسی بین این دو نوع وادارها در آن است که وادار میانی (شکل H) دارای دو بال است که از دو طرف خارج می‌شوند، در حالی که وادار انتهایی (شکل U) فقط یک بال دارد که از یک طرف آن برون می‌زند. تفاوت دیگری در میان این دو وادار وجود ندارد و هر دو می توانند برای مقاوم سازی ساختمان از جنس فولاد مورد استفاده قرار گیرند. همچنین هر دوی این وادارها، المان های فولادی مقاومی هستند که با پوشش ضد زنگ مورد استفاده قرار می گیرند.

روش های اتصال دیوار به وادار انتهایی (U شکل) کدام است؟

اتصال دیوار به وادار انتهایی جهت تامین مقاومت لازم باشد، ضروری است که دیوارهای بلوکی به وادار انتهایی و وادار انتهایی به ستون متصل گردد. در واقع وادار انتهایی یک واسطه میان ستون و دیوار محسوب می شود که عملکرد آن بسیار حائز اهمیت است. بنابراین، اتصال واداره‌های انتهایی به دیوار و ستون امری بسیار حیاتی است و هیچ‌گاه نباید اجازه داد که واداره‌ها به نقاط تعبیه‌شده در تیرها متصل شوند. از آنجا که اتصال کشویی برای وادارها در نظر گرفته شده است، لازم نیست که فاصله‌ی جداسازی دیوارها در مجاورت وادارها را رعایت کرد. در نتیجه دیوار می‌تواند از بین وادارها خارج شود.

اگر نیاز به استفاده از وادار انتهایی (شکل U) در دیوارهای خارج از قاب وجود داشته باشد، وادارها در هر دو انتهای دیوار باید به صورت مقید به اتصال تلسکوپی قرار گیرند تا از حرکت جانبی در هر دو جهت جلوگیری شود. در واقع، باید به جزئیات اتصال دیوار به وادارها، از جمله اتصال دیوار به ستون‌ها، توجه ویژه شود. همچنین، رعایت فاصله جداسازی ۱ درصدی بین وادارها و دیوارها از اهمیت خاصی برخوردار است.

چرا از وادار انتهایی (U شکل) در دیوارچینی استفاده می شود؟

افزایش ارتفاع یا طول دیوارهای غیر سازه ای، باعث افزایش حساسیت دیوارها نسبت به بارهای وارد شده می‌شود. برای حل این مشکل، می‌توان از وادار انتهایی U شکل برای تأمین مقاومت لازم در دیوارها استفاده کرد. وادار انتهایی (U شکل) یکی از انواع وادارهای ساختمانی است که با هدف تامین مقاومت لازم در دیوارها مورد استفاده قرار می گیرد و می تواند برای اتصال تیرک به ستون ها نیز استفاده شود.

بنابراین مطابق با پیوست ششم آیین نامه 2800، زمانی که ارتفاع دیوار از 3.5 متر افزایش پیدا کند؛ نیاز به استفاده از تیرک است. برای اینکه جداسازی دیوار از قاب سازه ای به درستی انجام شود، لازم است که میان قاب سازه ای و تیرک اتصال مناسبی برقرار گردد و این اتصال همان وادار انتهایی است.

طبق توضیحات داده شده، وادار انتهایی (U شکل) با دو هدف در ساختمان ها مورد استفاده قرار می گیرد. اولین هدف این است که دیوارهایی که دارای طول بیش از 4 متر هستند با کمک وادار به ستون که یک عضو سازه ای است متصل شوند و مقاومت لازم را در دیوارهای ساختمانی تامین کنند. دومین هدف هم اتصال تیرک به میان قاب سازه ای است که برای دیوارهایی با ارتفاع 3.5 متر و بیشتر مورد استفاده قرار می گیرد.

قیمت فروش وادار انتهایی (U شکل) چقدر است؟

یکی از فاکتورهای حائز اهمیت برای تامین کنندگان وادار انتهایی در ساختمان سازی، قیمت فروش است که بر اساس فاکتورهای مختلفی تعیین می شود. با توجه به نیاز ساختمان ها به تامین امنیت باید حتما کیفیت وادارهای انتهایی را به قیمت آن ها در اولویت قرار داد. در غیر این صورت احتمال اینکه حتی با وجود خرید وادار انتهایی، آن انتظاری که باید را از وادار نداشته باشیم وجود دارد.

مهم ترین عامل موثر روی قیمت فروش قیمت فروش وادار انتهایی (U شکل)، قیمت روز فولاد است. فولاد متریالی است که با قیمت روز دلار قیمت گذاری می شود و هر گونه نوسان در بازار، در قیمت روز این محصول تاثیرگذار است. با توجه به اینکه وادار انتهایی U شکل با ورق فولادی ساخته شده است، بنابراین قیمت روز فولاد نیز روی قیمت آن تاثیرگذار می باشد. سایر عواملی که در ادامه ذکر می کنیم، می توانند باعث ایجاد تفاوت در قیمت وادار انتهایی شوند.

  • عرض وادار انتهایی

از عواملی که می تواند روی قیمت تاثیرگذار باشد، عرض وادار انتهایی است. وادارهای انتهایی دارای عرض 10 سانتی متر، 15 سانتی متر و 20 سانتی متر می باشند که هر کدام با توجه به عرض دیوار مورد استفاده قرار می گیرند. از این رو می توان گفت که عرض وادار انتهایی روی قیمت این وادارها تاثیرگذار است و هر چقدر عرض بیشتر شود، قیمت این وادارها نیز افزایش پیدا می کند.

  • طول بال وادار

وادار انتهایی استاندارد یا دارای طول بال 5 سانتی متر و یا دارای طول بال 7 سانتی متر است. هر چقدر طول بال وادار بیشتر باشد، قیمت آن نیز افزایش پیدا خواهد کرد. بنابراین، بدیهی است که یک شاخه وادار انتهایی با طول بال 7 سانتی متر بیشتر از قیمت یک شاخه وادار انتهایی با طول 5 سانتی متر است.

  • طول وادار انتهایی

وادارهای انتهایی دارای طول استاندارد شاخه 3 متر هستند. معمولا این طول استاندارد بوده و امکان تغییر آن وجود ندارد. اما در صورت نیاز مشتری می توان وادار انتهایی را در طول های کمتر یا بیشتر تولید کرد که این موضوع باعث افزایش و کاهش هزینه های وادار انتهایی می گردد.

  • ضخامت ورق

ضخامت ورق استفاده شده، یکی دیگر از فاکتورهای موثر روی قیمت وادار انتهایی U شکل است. ورق های مورد استفاده برای پایان‌دهی می‌توانند دارای ضخامت 2 یا 3 میلیمتر باشند، که به‌طور عمومی به منظور کاهش هزینه‌ها، از ورقهای با ضخامت 2 میلیمتر استفاده می‌شود.

  • نوع پوشش وادار انتهایی

برای اینکه وادار انتهایی بتواند مقاومت لازم را در برابر شرایط مختلف داشته باشد، نیازمند یک پوشش مقاوم در برابر زنگ زدگی و خوردگی است. وادارها انتهایی از جنس‌هایی همچون فولاد گالوانیزه، فولاد ورق سیاه یا فولاد با روکش ضد زنگ اپوکسی ساخته می‌شوند. قیمت این وادارها به تفاوت جنس مورد استفاده بستگی دارد.

در هنگام خرید وادار انتهایی (U شکل) به چه نکاتی توجه کنیم؟

خرید وادار انتهایی (U شکل) با توجه به نیاز ساختمان‌ها برای افزایش مقاومت، بسیار حائز اهمیت است. توصیه می‌شود که در این خرید، نکات مهم را رعایت کرده و به استانداردها توجه داشته باشید؛ زیرا ممکن است مهندسین بدون رعایت استانداردها، وادار انتهایی با کیفیت نامناسب را تهیه کرده و هزینه‌های زیادی را تحمل کنند.  از این رو توجه به نکات زیر بسیار حائز اهمیت می باشد.

  • وادار انتهایی (U شکل) برای انتهای دیوار و محل نصب دیوار به ستون مورد استفاده قرار می گیرد. برای اتصال دو بخش از دیوار به یکدیگر، حتما از وادار میانی H شکل استفاده کنید.
  • دقت کنید که میزان ضخامت استاندارد برای وادار انتهایی (U شکل)، 2 میلی متر است. در صورتی که میزان ضخامت این وادارها بیشتر شود، قیمت آن ها بالا می رود. از این رو در حالت معمول نیازی به خرید وادارهایی با ضخامت بیش از 2 میلی متر نیست.
  • وادار انتهایی (U شکل) با طول بال 5 سانتی متر و 7 سانتی متر در بازار موجود است. معمولا در صورتی که نیاز به اجرای وادار به همراه یونولیت باشد، از وادارهایی با طول بال 7 سانتی متر استفاده می شود. اما در شرایط معمول استفاده از وادار انتهایی با طول بال 5 سانتی متر کافیست و ضرورتی به خرید وادارهایی با طول بال بیشتر نیست.
  • حتما در هنگام خرید به عرض دیوار توجه داشته باشید. وادارهای انتهایی باید با عرض دیوار همخوانی داشته باشند. در حال حاضر استاندارد ابعاد بلوک های دیوارچینی 10 سانتی متر، 15 سانتی متر و 20 سانتی متر است که هر کدام دارای وادار انتهایی اختصاصی هستند.

کلام پایانی

در پایان پیشنهاد می شود که مشتریان حتما از فروشگاه های معتبر اقدام به خرید کنند. مجموعه سازند با تیم با تجربه و متخصص، محصولات متنوعی را برای ساختمان سازی تولید کرده است. تمامی این محصولات، مطابق با آیین‌نامه‌های مربوط به ساختمان‌سازی تایید شده‌اند.

ویژگی‌ها

  • ساخته شده با بهترین ورق فولاد موجود در بازار
  • دارای پوشش ضد زنگ برای افزایش مقاومت وادار در برابر رطوبت و زنگ زدگی
  • دارای ضخامت ورق استاندارد
  • دارای طول و عرض استاندارد
  • امکان سفارشی سازی عرض خاص برای وادار انتهایی
  • داری پانچ های اختصاصی روی وادار انتهایی برای ایجاد اتصالات بهتر

کاربردها

  • تامین مقاومت لازم در دیوارهای ساختمانی در برابر زلزله و سایر بارهای جانبی
  • قابل اجرا در انواع ساختمان ها با کاربری های مختلف
  • افزایش مقاومت ساختمان ها در برابر تنش های احتمالی
  • جلوگیری از تخریب دیوارهای غیر سازه ای
  • فراهم کردن امکان حرکت دیوار به صورت داخلی
وادار انتهایی ( U شکل )
جنس فولاد ضد زنگ
عرض 10/15/20mm
ضخامت ورق 2mm
بال 50mm
ارتفاع 3m

در گذشته و تا زمانی که آیین نامه 2800 روی کار نیامده بود، اجرای وادار انتهایی (U شکل) الزامی نبود و در عین حال مهندسین می توانستند با روش های مد نظر خودشان نصب این وادارها را انجام دهند. در واقع هر آن چیزی که برای اجرای این وادارها مورد استفاده قرار می گرفت، تجربه افراد بود و توجهی به آیین نامه های موجود برای اتصال وادارها به ستون ها نمی شد. اما در شرایط کنونی که آیین نامه هایی همچون پیوست ششم آیین نامه 2800 برای اجرای وادار روی کار آمده اند، دیگر امکان اجرای وادار انتهایی به صورت تجربی وجود ندارد و حتما باید به ضوابط موجود توجه شود. البته هنوز هم بخش زیادی از نحوه اجرای این وادارها با تجربه و دانش مهندسین و اکیپ های اجرایی قابل انجام است؛ چرا که در آیین نامه فقط در مورد کلیات و اتصالات وادارهای انتهایی صحبت شده است.

برای اجرای وادار انتهایی (U شکل) حتما باید توجه داشته باشید که این وادار در فاصله میان دیوار و ستون نصب می شود. از این رو باید با توجه به دیوارچینی و نوع بلوک های استفاده شده، اندازه وادار و عرض آن نیز تعیین گردد. در صورت نیاز امکان متصل کردن میلگرد بستر با توجه به پانچ هایی که روی این وادارها وجود دارند، وجود خواهد داشت. برای اتصال دیوارها به ستون ها با کمک وادار انتهایی، حتما باید انتهای وادار روی کف زمین تثبیت گردد که معمولا از اتصالات مناسب مانند اتصالات جوشی بدین منظور استفاده می شود. اما همزمان با دیوارچینی و بالا رفتن وادار انتهایی، فاصله میان وادار انتهایی با سقف باید در نظر گرفته شود. چرا که امکان اتصال جوشی وادار به زیر سقف وجود نداشته و باید حتما اتصال کشویی در نظر گرفته شود. در این صورت امکان حرکت درون صفحه ای دیوار فراهم می شود.


پاسخ به سوالات متداول شما

وادار انتهایی برای اتصال دیوار به ستون و تامین مقاومت لازم، در حالی که وادار میانی برای اتصال دو بخش از دیوار به یکدیگر مورد استفاده قرار می‌گیرد.

روش‌های اتصال دیوارها به وادار انتهایی (U شکل) شامل استفاده از اتصالات جوشی و تثبیت انتهای وادار به کف زمین است.

در دیوارهای با ارتفاع زیاد، وادار انتهایی (U شکل) برای تأمین مقاومت لازم در اتصال دیوار به ستون استفاده می‌شود.

طبق آیین‌نامه 2800، استفاده از وادار انتهایی (U شکل) در اتصال دیوارها به تیرک در صورت افزایش ارتفاع دیوار به بیش از 3.5 متر الزامی است.

در خرید وادار انتهایی (U شکل) برای اجرای صحیح و قابل اعتماد، به عرض دیوار، طول بال، ضخامت ورق، و نوع پوشش و اطمینان از استانداردهای مربوط توجه کنید.
