وادار میانی (H شکل)

به منظور مقاوم سازی دیوارهای ساختمانی، انجام یک سری اقدامات به عنوان الزام شناخته می شوند.  از مواردی مهمی که در آیین نامه 2800 به آن تاکید شده است، نصب وادار میانی است. وادار میانی در شرایطی که طول دیوار از مقادیر مجاز طراحی، یعنی 4 متر بیشتر شود؛ مورد استفاده قرار می گیرد. “در شرایط خاص و مشخص، ممکن است تصمیم بگیریم دیوار را به دو بخش تقسیم کرده و این اقدام را انجام دهیم. هدف این اقدام افزایش بار تحمل شده توسط آن و بهبود عملکرد و استحکام سازه است.”

وادار چیست؟

وادار، به صورت فولادی یا بتنی، به عنوان یک نقطه استوار برای مهار اجزاء مسلح کننده و خود دیوار خارجی ساختمان مورد استفاده قرار می‌گیرد. اتصال وادار به کف سازه باید به گونه‌ای اجرا شود که کاملاً محکم باشد؛ اما اتصال وادار به سقف، در راستای داخل صفحه و به صورت کشویی، طراحی می‌شود تا امکان حرکت و جابجایی آسان وادار درون صفحه دیوار ایجاد گردد.

وادار میانی (H شکل) چیست؟

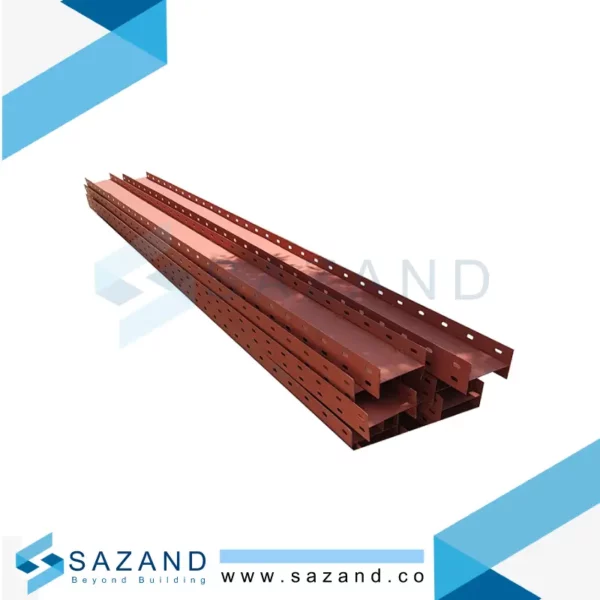

یکی از پرفروش ترین محصولاتی که به منظور تقسیم بندی دیوارهای ساختمانی مورد استفاده قرار می گیرد، وادار میانی (H شکل) است. همانطور که از نام این محصول مشخص است، یک المان فولادی با سطح مقطع H می باشد که می تواند برای تقسیم کردن طول آزاد دیوارها مورد استفاده قرار گیرد. بنابراین، عمدتاً این مقطع فولادی با رعایت استانداردهای موجود برای ساخت دیوار در ابعاد مشخص تولید می‌شود. این وادار میانی در واقع یک مقطع فولادی پانچ شده است که برای دیوارهای به ارتفاع 300 سانتیمتر مورد استفاده قرار می‌گیرد. به طور عموم، ضخامت ورق فولادی مورد استفاده برای این وادارهای میانی 2 میلیمتر است تا همچنان مقاومت لازم برای این نوع وادار فراهم گردد و همزمان امکان افزایش قیمت خرید وادار میانی H شکل با کاهش ضخامت ایجاد شود.

وادار میانی (H شکل) دارای دو بال به شکل H است که امکان نصب وادار را در میان دیوار تسهیل می کنند. سوراخ‌های پانچ شده در وادار میانی قابلیت فراهم کردن مکانیزمی را دارند که میلگرد به عنوان بستر مسلح‌کننده تیغه را در آنها جای دهد و در نتیجه، از این امکان بهره‌مند شود. به همین دلیل، این وال پست نیز به عنوان یک وادار تلقی می‌شود. در حال حاضر وادارهای میانی در اکثر ساختمان ها، به ویژه ساختمان هایی که دارای طول دیوار زیاد هستند مورد استفاده قرار می گیرند. از این رو می توان این وادارها را انتخابی عالی برای مقاوم سازی دیوارهای سازه ای شناخت.

تفاوت وادار میانی (H شکل) و وادار انتهایی (U شکل) چیست؟

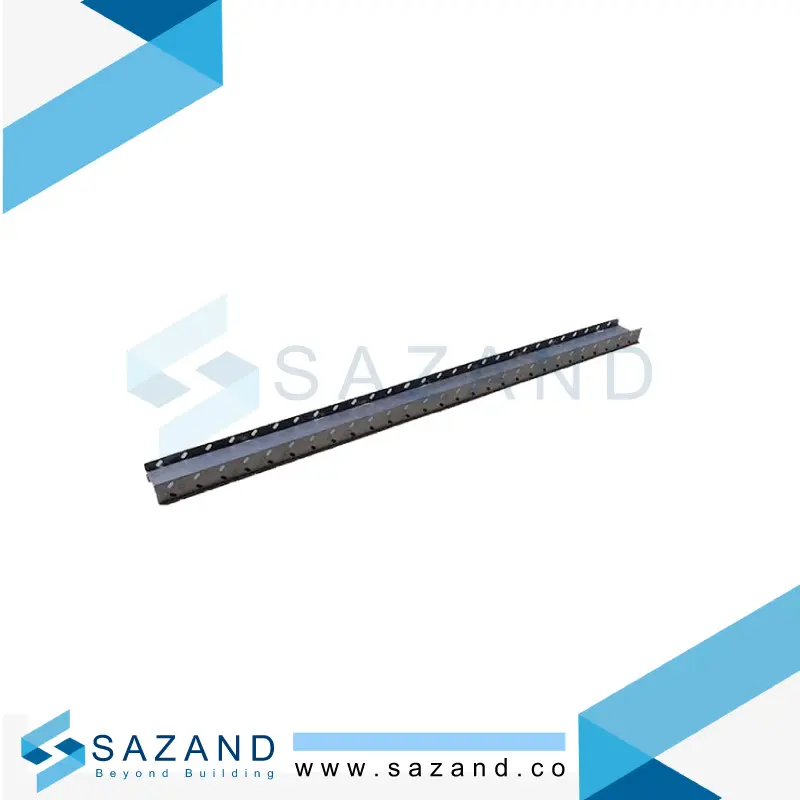

یکی دیگر از محصولاتی که در بازار تحت عنوان وادار به فروش می رود، وادار انتهایی U شکل است. شناخت تفاوت های این دو محصول برای مهندسینی که قصد اجرای وادار میانی و انتهایی را دارند، بسیار حائز اهمیت است. اولین تفاوتی که میان این دو وادار وجود دارد، هدف استفاده از آن ها است. وادار میانی H شکل همانطور که از نامش مشخص است، در میان دیوار نصب می شود و وظیفه دارد که دیوار را به دو قسمت تقسیم بندی کند. اما وادار انتهایی U شکل وظیفه دارد که دیوارها را به ستون متصل کند. از این رو کارایی این دو نوع وادار کاملا با هم متفاوت بوده و نمی تواند آن ها را جایگزین یکدیگر کرد.

تفاوت دیگر آنها، شکل ظاهری است. وادار میانی همانطور که از نامش مشخص است، به صورت H شکل طراحی شده است. در واقع بال این وادار به شکل H بوده و در دو طرف زائده دارد. ولی وادار U شکل به صورت یک سطح مقطع U طراحی شده است. در مقابل وادار H شکل، بال انتهایی در وادار انتهایی U حضور ندارد و این یک تفاوت اساسی است.

به غیر از این موارد این دو نوع وادار از نظر جنس با یکدیگر تفاوتی ندارند. فاصله میان وادار میانی (H شکل) با توجه به ظرفیت خمشی پانل‌های دیوارها قابل محاسبه است. محاسبات، با مد نظر گرفتن شرایط تکیه‌گاهی لبه‌ها و بارهای مؤثر بر دیوارها، بر اساس جزئیات آیین‌نامه 2800 انجام می‌شوند؛ که در پیوست 6 این آیین‌نامه تشریح شده است.

روش های اتصال دیوار به وادار میانی (H شکل) کدام است؟

در دیوارهای غیر سازه ای، در فواصل بین ستون ها با هدف مهار خارج از صفحه دیوار نیاز به وادار است. به هر حال، تعداد و نوع وادار به نحوه و ابعاد دیوار وابسته است. با توجه به توضیحات ارائه شده، در صورتی که طول دیوار بیشتر از 4 متر باشد، حضور وادار میانی (H شکل) اجتناب‌ناپذیر و اساسی برای افزایش استحکام و مقاومت ساختمان در برابر زلزله می‌باشد.

به منظور انتقال بار به وادار میانی می توان از اتصالات جوشی یا پیچی استفاده کرد؛ اما باید در هنگام اتصال با این روش ها توجه داشت که مقاومت اصطکاکی ناشی از بارهای ثقلی مورد توجه قرار گیرد. چرا که دیوار با توجه به بارهای وارده و شرایط لبه های آن در بالا و زیر سقف، باید حرکت داشته باشد و این موضوع نصب وادار میانی (H شکل) را نیازمند دقت و تخصص می کند. فاصله میان وادار میانی (H شکل) با توجه به ظرفیت خمشی پانل‌های دیوارها قابل محاسبه است. محاسبات با در نظر گرفتن شرایط تکیه‌گاهی لبه‌ها و بارهای مؤثر بر دیوارها انجام می‌شود. این محاسبات بر اساس مفاد آیین‌نامه 2800 که در پیوست 6 آن ذکر شده است، اجرا می‌شوند.

برای دیوارهای بلوکی که بین وادارها قرار می‌گیرند، الزامی است که با استفاده از میلگرد بستر یا تسمه‌های فولادی مسلح شوند و این مطلب به مهندسین مجری پروژه ارائه شود. همچنین باید در راستای داخل صفحه دیوار، امکان جابجایی وجود داشته باشد. در دیوارهای خارجی که از وادار میانی استفاده می شود، حتما لازم است که از پشم سنگ ضد رطوبت برای عایق بندی استفاده گردد. بر روی این پشم سنگ، یک لایه مش الیافی و یا رابیتس برای جلوگیری از ترک خوردگی اجرا می شود.

چرا از وادار میانی (H شکل) در دیوارچینی استفاده می شود؟

استفاده از مقاطع فولادی در حین ساختمان سازی اهداف بسیار متنوعی دارد که مهندسین باید حتما به این اهداف توجه داشته باشند. در غیر این صورت ممکن است با یک سهل انگاری ساده، شاهد عملکرد نامناسب دیوار در هنگام اعمال بار باشند که این موضوع خطرات بسیار زیادی را برای ساکنین یک ساختمان به بار خواهد آورد. از این رو استفاده از وادار میانی به عنوان یک عضو سازه ای منقطع فولادی می تواند اهمیت بسیار زیادی برای مقاوم سازی ساختمان ها داشته باشد و مهندسین می بایست بر اساس نیاز ساختمان، از تعداد وادارهای مناسب استفاده کنند.

وادار میانی (H شکل) با هدف تقسیم کردن طول آزاد دیوار مورد استفاده قرار می گیرد. در واقع این وادار در شرایطی که طول دیوار بیشتر از 4 متر باشد، مورد استفاده قرار می گیرد تا طول دیوار را به دو قسمت تقسیم بندی کند. به طور مثال یک دیوار 4 متری با کمک وادار میانی، به دو دیوار 2 متری تقسیم بندی می شود. هر چقدر طول آزاد دیوار بیشتر باشد، تعداد وادار میانی مورد نیاز نیز افزایش پیدا خواهد کرد. از این رو مهندس محاسب می بایست با توجه به نیاز ساختمان، تعداد وادارهای میانی را محاسبه نماید.

وادارهای میانی به شکل H برای تقسیم‌بندی طول آزاد دیوار به کار می‌روند. محاسبات با در نظر گرفتن شرایط تکیه‌گاهی لبه‌ها و بارهای مؤثر بر دیوارها، با استناد به جزئیات آیین‌نامه 2800 که در پیوست 6 آن ذکر و تشریح شده است، انجام می‌شود.

قیمت فروش وادار میانی (H شکل) چقدر است؟

یکی از دلایلی که باعث می شود برخی از مهندسین ترجیحی برای استفاده از وادار میانی (H شکل) نداشته باشند، افزایش هزینه ای است که توسط این وادارهای میانی در روند ساختمان سازی به وجود می آید. اما به دلیل اینکه اجرای ساختمان مطابق با آیین نامه 2800 یک ضرورت است، حتی اگر خرید آن باعث افزایش هزینه ساختمان شود، باز هم اجرای آن کاملا ضروری بوده و نباید در انتخاب بهترین وادارهای میانی چشم پوشی کنید.

قیمت فروش وادار میانی (H شکل)، به عوامل متعددی وابسته است. از جمله موارد اهمیت‌زا، شرایط اقتصادی داخلی کشور و نوسانات در بازار قیمت فولاد که تأثیرگذاری بالقوه دارند. با توجه به اینکه این وادارها از جنس فولاد تولید می‌شوند، تغییرات در قیمت فولاد در بازار ایران می‌تواند تأثیر قابل توجهی بر قیمت این محصولات داشته باشد. علاوه بر آن ممکن است در مراکز مختلف فروش متوجه تفاوت قیمت شوید که دلیل این تفاوت قیمت را به صورت کامل توضیح می دهیم.

نوع پوشش روی وادار میانی

یکی از مهم ترین فاکتورهایی که روی قیمت فروش وادار میانی (H شکل) تاثیرگذار است، نوع پوشش و جنس وادار میانی است. واردهای میانی، در اکثر موارد، به طور لازم از جنس فولاد تهیه می‌شوند؛ با این حال، امکان استفاده از موادی نظیر فولاد ورق سیاه یا حتی فولاد گالوانیزه نیز وجود دارد. بدیهی است که فولاد گالوانیزه به دلیل نوع پوششی که دارد، دارای قیمت بالاتری نسبت به فولاد ورق سیاه است. از آنجا که ورق گالوانیزه در ساخت وادار میانی H شکل به کار رفته است، مقاومت آن افزایش یافته. بنابراین، بهتر است صاحبان پروژه‌های ساختمانی از خرید آن بهره‌مند شوند و امتناع ننمایند.

طول بال وادار میانی

وادار میانی H شکل دارای دو بال در دو طرف است که طول آن بسیار حائز اهمیت می باشد. طول بال واردار میانی 5 یا 7 سانتی متر است. وادارهای میانی با ابعاد 5 سانتیمتر به دلیل استفاده از حداقل مقدار فولاد، با هزینه کمتری نسبت به وادارهای میانی 7 سانتیمتری تولید می‌شوند.

عرض وادار میانی

عرض این محصول وابسته به عرض دیوار و بلوک‌ها متفاوت است. در حال حاضر عرض های استاندارد برای وادارهای میانی 10 سانتی متر، 15 سانتی متر و 20 سانتی متر است. بدیهی است که هر چقدر عرض وادار میانی H شکل بیشتر باشد، قیمت فروش این وادارها نیز بالاتر می رود. از این رو لازم است که در هنگام خرید حتما به عرض وادارهای میانی توجه داشته باشید.

ضخامت ورق فولاد

ضخامت ورق فولاد، از دیگر عواملی  است که می تواند روی قیمت وادار میانی (H شکل) تاثیرگذار باشد. این وادارها می توانند با ضخامت 2 میلی متر و 3 میلی متر تولید شوند. قیمت وادار میانی (H شکل) با ورق فولادی 2 میلی متری کمتر از قیمت وادار میانی (H شکل) با ورق فولادی 3 میلی متری است.

نکات مهم برای خرید وادار میانی (H شکل)

اجرای وادار میانی (H شکل) برای دیوارهای دارای طول بیشتر از 4 متر ضروری است. اگر به هر دلیلی این وادارها در ساختمان ها اجرا نشوند، مهندس ناظر باید پاسخگوی خسارات احتمالی باشد. همچنین نصب و انتخاب صحیح وادار میانی بسیار حائز اهمیت بوده و باید حتما به آن توجه داشته باشید. از این رو رعایت نکات زیر برای خرید بسیار حائز اهمیت است.

• نوع وادار :

در هنگام خرید باید به این نکته توجه داشته باشید.  وادارهایی که به عنوان وادار میانی در نظر گرفته می‌شوند، مطابق ضوابط می‌توانند از جنس گالوانیزه یا ورق سیاه باشند. لذا استفاده از وادار میانی فولادی ساده امکان پذیر نیست.

• عرض وادار مطابق دیوار :

عرض وادار باید مطابق با عرض دیوار انتخاب شود. از این رو حتما بر اساس شرایط دیوار، عرض وادارهای میانی را در نظر بگیرید. همچنین عرض وادارهای میانی ممکن است روی محاسبات مهندسین تاثیرگذار باشد.

• نوع متریال :

برای ساخت این محصول، از ورق فولادی با ضخامت 2 میلیمتر استفاده می‌شود. در برخی از فروشگاه ها امکان خرید وادار میانی با ضخامت 3 میلی متر نیز وجود دارد. در واقع، برای این کار هیچ الزامی وجود ندارد. وادارهای میانی با ضخامت 2 میلیمتر نیز که ساخته شده‌اند، به خوبی مناسب هستند.

• طول بال مناسب :

طول بال استاندارد وادار میانی (H شکل) 5 سانتی متر است و در اکثر مواقع نیازی به خرید وادار میانی با عرض 7 سانتی متر وجود ندارد. فقط در صورتی که نیاز به اجرای یونولیت به همراه دیوارچینی باشد، از وادار میانی با عرض 7 سانتی متر استفاده خواهد شد.

• طول وادار‌های میانی موجود در بازار :

وادار میانی (H شکل) با شاخه های 300 سانتی متری یا 3 متر به مشتریان عرضه می شود. از این رو در هنگام خرید و محاسبه تعداد مقطع فولادی وادار میانی به این نکته توجه داشته باشید.

به علاوه، حتماً خرید را از مجموعه‌های معتبر انجام دهید و از کیفیت فولاد مورد استفاده در وادارهای میانی آنها مطمئن شوید. مجموعه سازند با داشتن تیم متخصص و کارشناس، امکان خرید را با بهترین قیمت برای شما فراهم می کند. در صورت نیاز به ثبت سفارش و خرید وادار میانی، کافیست که با کارشناسان مجموعه سازند در ارتباط باشید.
